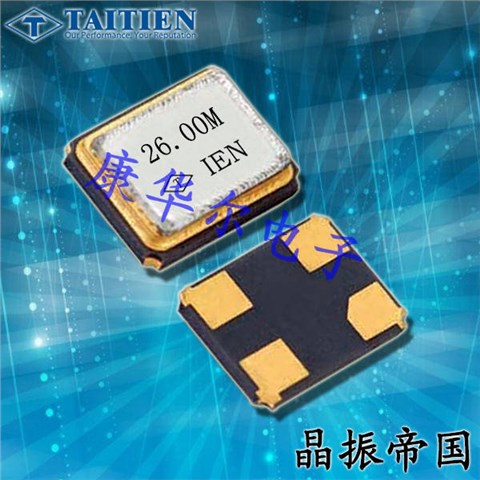

泰艺晶振,贴片晶振,XX-O晶振,台产无源金属面四脚SMD晶振

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应12.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

泰艺晶振电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得台产晶振相关制造技术专利;未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.泰艺电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

泰艺晶振,贴片晶振,XX-O晶振,台产无源金属面四脚SMD晶振,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高的温回流焊曲线特性.

进口晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

泰艺晶振规格	单位	XX-O晶振	石英晶振基本条件
标准频率	f_nom	12MHZ~54MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-20°C～+85°C	标准温度
激励功率	DL	200μW Max	推荐:0.1μW～0.5μW
频率公差	f_— l	±20×10-6	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	6,7,9,12.5PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	65~90MΩ min
频率老化	f_age	±3PPM/ year Max.	+25°C,第一年

泰艺晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	工作温度	包装/封装	尺寸	高度
XXDCCCNANF-12.000000	Taitien	XX	MHz	12MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGEGLNANF-25.000000	Taitien	XX	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGGGINANF-25.000000	Taitien	XX	MHz	25MHz	-10°C ~ 60°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXDGHHPANF-20.000000	Taitien	XX	MHz	20MHz	-40°C ~ 125°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXCGGINANF-18.432000	Taitien	XX	MHz	18.432MHz	-10°C ~ 60°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXBBBCNANF-16.000000	Taitien	XX	MHz	16MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXHCCLNANF-25.000000	Taitien	XX	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXBBBCNANF-26.000000	Taitien	XX	MHz	26MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGPPLNANF-20.000000	Taitien	XX	MHz	20MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXEBCLNANF-40.000000	Taitien	XX	MHz	40MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

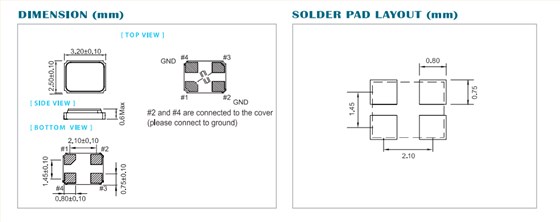

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.
