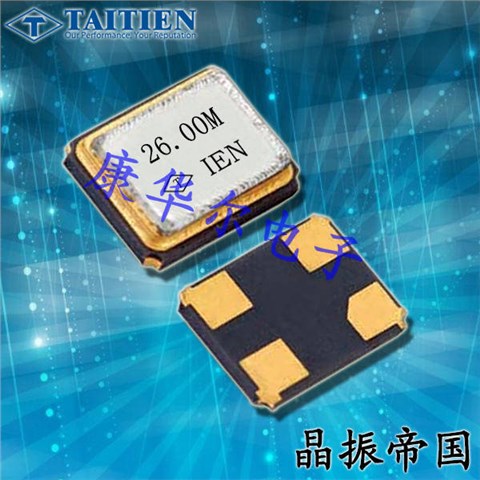

泰艺晶振,贴片晶振,XX晶振,XXHCECAANF-26.690000晶振

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

台湾泰艺晶振成立于民国89年3月(2000.3)，前身为泰电电业股份有限公司电子部（民国65年设立），泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶体振荡器等其它频率控制元件制造商。

泰艺晶振,贴片晶振,XX晶振,XXHCECAANF-26.690000晶振,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高的温回流焊曲线特性.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

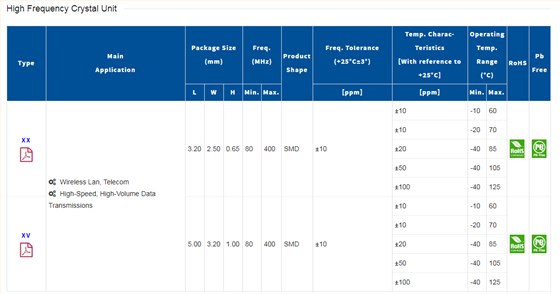

泰艺晶振规格	单位	XX晶振	石英晶振基本条件
标准频率	f_nom	80~400MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-10°C～+125°C	标准温度
激励功率	DL	300μW Max	推荐:0.1μW～0.5μW
频率公差	f_— l	±20×10-6	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	3.0PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	500MΩ min
频率老化	f_age	±3PPM/ year Max.	+25°C,第一年

泰艺晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	工作温度	包装/封装	尺寸	高度
XXDCCCNANF-12.000000	Taitien	XX	MHz	12MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGEGLNANF-25.000000	Taitien	XX	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGGGINANF-25.000000	Taitien	XX	MHz	25MHz	-10°C ~ 60°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXDGHHPANF-20.000000	Taitien	XX	MHz	20MHz	-40°C ~ 125°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXCGGINANF-18.432000	Taitien	XX	MHz	18.432MHz	-10°C ~ 60°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXBBBCNANF-16.000000	Taitien	XX	MHz	16MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXHCCLNANF-25.000000	Taitien	XX	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXBBBCNANF-26.000000	Taitien	XX	MHz	26MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXGPPLNANF-20.000000	Taitien	XX	MHz	20MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
XXEBCLNANF-40.000000	Taitien	XX	MHz	40MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
