Crystek OSCILLATOR CRYSTAL

2023-08-30 11:43:11

Crystek OSCILLATOR CRYSTAL,这是一家拥有超前创新能力的频率元器件制造商Crystek,凭借着努力奋斗,以及不断突破自我的精神,为行业不断贡献自我的价值,开发大量优质的产品线,其中最令人骄傲的当属时钟振荡器,出色的可靠性能以及优良的品质,使得其在众多产品之中脱颖而出,也因此成为当下备受欢迎的宠儿。

自1958年以来,Crystek Corporation一直提供频率产品,包括石英晶体、XOs(时钟振荡器)、TCXOs(温度补偿晶体振荡器)、VCO(压控振荡器)和VCXOs(压控晶体振荡器)。Crystek运营着两个致力于频率控制的部门。Crystek Crystals致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)频率合成器、RedBox VCOs、射频同轴电缆组件、射频电缆连接器、散装射频同轴电缆、射频功率检测器、滤波器、衰减器、直流电模块、无源倍频器、RFPRO(袖珍参考振荡器)、连接器放大器、VCO评估板、RF实验室套件、基于SAW的时钟振荡器和vcxo以及电源调节器。

图 333

振荡器的输出信号,无论它有多好,都会包含各种不必要的噪音和信号。其中一些不需要的信号是杂散输出频率、谐波和次谐波,仅举几个例子。噪声部分可以具有随机和/或两个振幅中的确定性噪声以及信号的相位。我们来看看进入这些不想要的信号/噪声中的一些的主要来源。

振荡器噪声性能的特征是时域中的抖动作为频域中的相位噪声。时间和频率哪一个是首选域,可能取决于应用程序。在射频(RF)通信中,在数字环境中,相位噪声是首选系统,抖动是有利的。因此,RF工程师更愿意处理阶段数字工程师想要抖动时的噪声指定。Crystek OSCILLATOR CRYSTAL.

原厂代码 品牌 型号 类型 频率 频率稳定度 工作温度
CPRO33-100.000 Crystek振荡器 CPRO XO (Standard) 100MHz ±25ppm 0°C ~ 70°C
CPRO33-10.000 Crystek振荡器 CPRO XO (Standard) 10MHz ±25ppm 0°C ~ 70°C
PPRO30-10.000 Crystek振荡器 PPRO TCXO 10MHz ±2.5ppm -40°C ~ 85°C
RFPRO33-500.000 Crystek振荡器 RFPRO SO (SAW) 500MHz -150ppm, +100ppm -20°C ~ 70°C
RFPRO33-1000.000 Crystek振荡器 RFPRO SO (SAW) 1GHz -150ppm, +100ppm -20°C ~ 70°C
CPRO33-20.000 Crystek振荡器 CPRO XO (Standard) 20MHz ±25ppm 0°C ~ 70°C
PPRO30-40.000 Crystek振荡器 PPRO TCXO 40MHz ±2.5ppm -20°C ~ 75°C
CRBSCS-01-80.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 80MHz ±25ppm -40°C ~ 85°C
CRBSCS-01-250.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 250MHz ±150ppm -40°C ~ 85°C
CRBSCS-01-1000.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 1GHz ±150ppm -40°C ~ 85°C
CCO-083-100.000 Crystek振荡器 CCO XO (Standard) 100MHz ±25ppm 0°C ~ 70°C
C3391-4.096 Crystek振荡器 C33 XO (Standard) 4.096MHz ±25ppm 0°C ~ 70°C
C3391-4.096 Crystek振荡器 C33 XO (Standard) 4.096MHz ±25ppm 0°C ~ 70°C
CCHD-575-25-22.5792 Crystek振荡器 CCHD-575 XO (Standard) 22.5792MHz - 0°C ~ 70°C
CCHD-575-50-125.000 Crystek振荡器 CCHD-575 XO (Standard) 125MHz ±50ppm 0°C ~ 70°C
CCHD-950-50-49.152 Crystek振荡器 CCHD-950 XO (Standard) 49.152MHz ±50ppm 0°C ~ 70°C
CCPD-575X-20-80.000 Crystek振荡器 CCPD-575 XO (Standard) 80MHz ±20ppm -40°C ~ 85°C
CCHD-957-25-24.576 Crystek振荡器 CCHD-957 XO (Standard) 24.576MHz ±25ppm 0°C ~ 70°C
CCHD-957-25-45.1584 Crystek振荡器 CCHD-957 XO (Standard) 45.1584MHz ±25ppm 0°C ~ 70°C
CCHD-957-25-49.152 Crystek振荡器 CCHD-957 XO (Standard) 49.152MHz ±25ppm 0°C ~ 70°C
CCPD-575X-20-125.000 Crystek振荡器 CCPD-575 XO (Standard) 125MHz ±20ppm -40°C ~ 85°C
CCSO-914X-245.760 Crystek振荡器 CCSO SO (SAW) 245.76MHz ±150ppm -40°C ~ 85°C
CVHD-952-153.600 Crystek振荡器 CVHD-952 VCXO 153.6MHz - 0°C ~ 70°C
CVSS-945-125.000 Crystek振荡器 CVSS-945 VCXO 125MHz - 0°C ~ 70°C
CVS575-500.000 Crystek振荡器 CVS575 VCSO (SAW) 500MHz ±150ppm -20°C ~ 70°C
CRBSCS-01-100.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 100MHz ±150ppm -40°C ~ 85°C
CPRO33-50.000 Crystek振荡器 CPRO XO (Standard) 50MHz ±25ppm 0°C ~ 70°C
CPRO33-125.000 Crystek振荡器 CPRO XO (Standard) 125MHz ±25ppm 0°C ~ 70°C
CRBSCS-01-125.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 125MHz ±25ppm -40°C ~ 85°C
CRBSCS-01-50.000 Crystek振荡器 CRBSCS, RedBox RF Clock Source 50MHz ±25ppm -40°C ~ 85°C
CRBSCS-01-245.760 Crystek振荡器 CRBSCS, RedBox RF Clock Source 245.76MHz ±150ppm -40°C ~ 85°C
PPRO30-13.000 Crystek振荡器 PPRO TCXO 13MHz ±2.5ppm -20°C ~ 75°C
PPRO30-26.000 Crystek振荡器 PPRO TCXO 26MHz ±2.5ppm -20°C ~ 75°C
CPRO33-156.250 CRYSTEK晶振 CPRO XO (Standard) 156.25MHz ±25ppm -40°C ~ 85°C
CVHD-950X-122.880 Crystek振荡器 CVHD-950 VCXO 122.88MHz - -40°C ~ 85°C
C3290-1.544 Crystek振荡器 C3290 XO (Standard) 1.544MHz ±100ppm 0°C ~ 70°C
C3290-1.843200 Crystek振荡器 C3290 XO (Standard) 1.8432MHz ±100ppm 0°C ~ 70°C
C3290-10.000 Crystek振荡器 C3290 XO (Standard) 10MHz ±100ppm 0°C ~ 70°C
C3290-12.000 Crystek振荡器 C3290 XO (Standard) 12MHz ±100ppm 0°C ~ 70°C
C3290-12.288 Crystek振荡器 C3290 XO (Standard) 12.288MHz ±100ppm 0°C ~ 70°C
C3290-12.352 Crystek振荡器 C3290 XO (Standard) 12.352MHz ±100ppm 0°C ~ 70°C
C3290-14.318180 Crystek振荡器 C3290 XO (Standard) 14.31818MHz ±100ppm 0°C ~ 70°C
C3290-15.360 Crystek振荡器 C3290 XO (Standard) 15.36MHz ±100ppm 0°C ~ 70°C
C3290-16.000 Crystek振荡器 C3290 XO (Standard) 16MHz ±100ppm 0°C ~ 70°C
C3290-16.384 Crystek振荡器 C3290 XO (Standard) 16.384MHz ±100ppm 0°C ~ 70°C
C3290-18.432 Crystek振荡器 C3290 XO (Standard) 18.432MHz ±100ppm 0°C ~ 70°C
C3290-19.440 Crystek振荡器 C3290 XO (Standard) 19.44MHz ±100ppm 0°C ~ 70°C
C3290-2.048 Crystek振荡器 C3290 XO (Standard) 2.048MHz ±100ppm 0°C ~ 70°C
C3290-20.000 Crystek振荡器 C3290 XO (Standard) 20MHz ±100ppm 0°C ~ 70°C
C3290-20.480 Crystek振荡器 C3290 XO (Standard) 20.48MHz ±100ppm 0°C ~ 70°C
C3290-24.000 Crystek振荡器 C3290 XO (Standard) 24MHz ±100ppm 0°C ~ 70°C
C3290-24.704 Crystek振荡器 C3290 XO (Standard) 24.704MHz ±100ppm 0°C ~ 70°C
C3290-25.000 Crystek振荡器 C3290 XO (Standard) 25MHz ±100ppm 0°C ~ 70°C
C3290-3.686400 Crystek振荡器 C3290 XO (Standard) 3.6864MHz ±100ppm 0°C ~ 70°C
C3290-30.000 Crystek振荡器 C3290 XO (Standard) 30MHz ±100ppm 0°C ~ 70°C
C3290-32.000 Crystek振荡器 C3290 XO (Standard) 32MHz ±100ppm 0°C ~ 70°C
C3290-32.768 Crystek振荡器 C3290 XO (Standard) 32.768MHz ±100ppm 0°C ~ 70°C
C3290-33.000 Crystek振荡器 C3290 XO (Standard) 33MHz ±100ppm 0°C ~ 70°C
C3290-33.333 Crystek振荡器 C3290 XO (Standard) 33.333MHz ±100ppm 0°C ~ 70°C
C3290-35.000 Crystek振荡器 C3290 XO (Standard) 35MHz ±100ppm 0°C ~ 70°C
C3290-4.000 Crystek振荡器 C3290 XO (Standard) 4MHz ±100ppm 0°C ~ 70°C
C3290-40.000 Crystek振荡器 C3290 XO (Standard) 40MHz ±100ppm 0°C ~ 70°C
C3290-44.736 Crystek振荡器 C3290 XO (Standard) 44.736MHz ±100ppm 0°C ~ 70°C
C3290-45.000 Crystek振荡器 C3290 XO (Standard) 45MHz ±100ppm 0°C ~ 70°C
C3290-49.152 Crystek振荡器 C3290 XO (Standard) 49.152MHz ±100ppm 0°C ~ 70°C
C3290-50.000 Crystek振荡器 C3290 XO (Standard) 50MHz ±100ppm 0°C ~ 70°C
C3290-51.840 Crystek振荡器 C3290 XO (Standard) 51.84MHz ±100ppm 0°C ~ 70°C
C3290-6.176 Crystek振荡器 C3290 XO (Standard) 6.176MHz ±100ppm 0°C ~ 70°C
C3290-7.372800 Crystek振荡器 C3290 XO (Standard) 7.3728MHz ±100ppm 0°C ~ 70°C
C3290-8.000 Crystek振荡器 C3290 XO (Standard) 8MHz ±100ppm 0°C ~ 70°C
C3290-60.000 Crystek振荡器 C3290 XO (Standard) 60MHz ±100ppm 0°C ~ 70°C
C3290-64.000 Crystek振荡器 C3290 XO (Standard) 64MHz ±100ppm 0°C ~ 70°C
请注意,相位噪声和抖动是两个与噪声相关联的关联量振荡器,一般来说,作为相位振荡器中的噪声也会增加抖动。

说明这一点的最佳方式是 检查理想信号并破坏它,直到 信号开始类似真实输出 一个振荡器。

完美或理想的信号 理想信号可以用数学方法描述如下:

图11

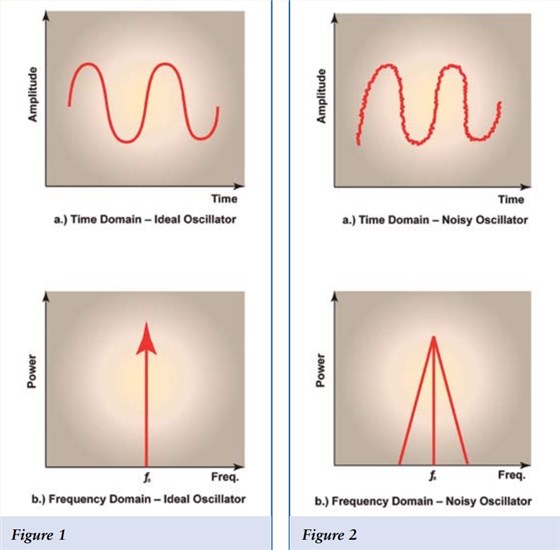

这种理想信号的表示 频域和时域都是 如图1所示。 现在,如果我们加入一些振幅噪声 这个等式,我们得到:

图22

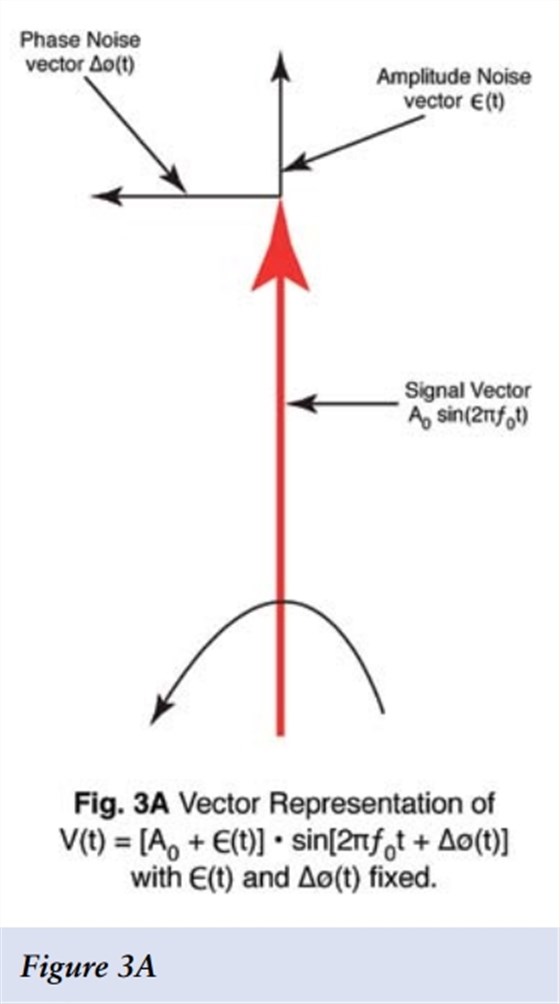

新的时域和频域表示如图2所示,而方程3的矢量表示为如图3(a和b)所示

事实证明,振荡器的振幅水平通常是饱和的,因此我们可以忽略等式3中的AM噪声。因此,我们可以返回并将等式简化为:
图44

其中:md是进行相位调制的确定性信号的振幅承运人和fd是确定性信号。
方程5不能用普通的三角法简化,但可以用作为一系列正弦曲线第一类功能。然而不是我们讨论的必要条件超出了本练习的范围。

图6

现在想象添加所有谐波以及我们信号的任何次谐波。方程式可以很快增长,如下所示:

图 77

其中最后一项表示一个子谐波。您可以继续扩展方程和附加项输出,但我们现在就到此为止解释振荡器中一些不需要的信号和噪声的来源。

从方程6可以看出有一个非常复杂的信号具有随机和确定性相位变化、谐波和次谐波等的振荡器。所有这些信号在哪里
以及噪音来源?
随机噪声源随机分量是有贡献的由但不限于噪声源。这些是:
“热噪声”-引起的kTB噪声通过电子的布朗运动由于热搅动。它会增加温度、带宽和噪声反对.
“镜头噪音”-由不连续引起电流(空穴和电子)流动穿过pn结势垒。
“闪烁噪声”-频谱噪声与1/f相关,并在所有活动中找到设备,以及一些被动诸如碳电阻器之类的部件。
石英晶体振荡器的闭合相位噪声与频率成正比确定谐振器的Q谐振器的Q,闭合越低相位噪声。远处的噪音(本底噪音)来自所有人的贡献振荡器中的电路。我们称之为白噪声。
