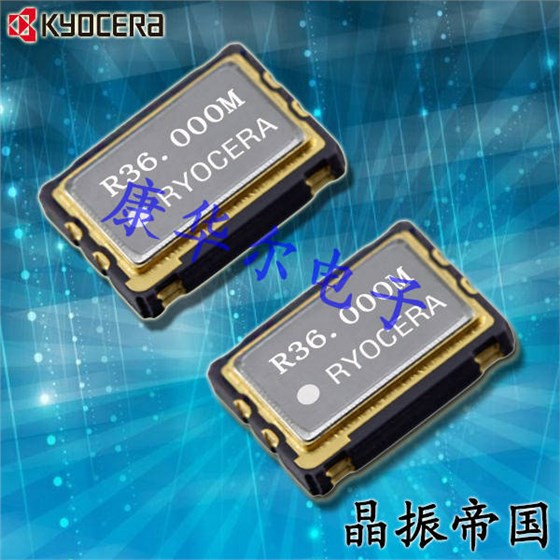

京瓷晶振,时钟振荡器,KC7050A-C1晶振,7050有源晶体

京瓷晶振,时钟振荡器,KC7050A-C1晶振,7050有源晶体京瓷晶振,时钟振荡器,KC7050A-C1晶振,7050有源晶体

产品简介

接缝密封7050晶振,精度高的,覆盖频率范围宽的特点,SMD高的速自动安装和高的温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~3.3V,高的稳定性,低抖动,低功耗,主要应用领域:无线通讯,高的端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高的端数码领域,符合RoHS/无铅.

产品详情

1

京瓷晶振,时钟振荡器,KC7050B晶振,日本进口晶振.表面贴装型适用于汽车,网络路由器、SATA,光纤通信,10G以太网、速光纤收发器、网络交换机等网络通讯设备中.网络设备对高的标准参考时钟的需求尤其突出,标准频率为80.000MHz,可以使用CMOS,TTLIC直接驱动,电源电压VCC=5.0V可用,回流兼容,MD高的速自动安装和高的温回流焊设计,Optionable待机输出三态输出功能.

京瓷哲学与生活和管理,它的中心原则是'做一个正确的人',这是我们所有决策中所包含的概念.通过展示公平和勤奋努力的重要性,它成为我们行为的典范.为我们所有员工的物质和智力增长提供机会,并通过我们的共同努力,为社会和人类的进步作出贡献.公司由人组成.技术、石英晶振或服务的质量取决于背后的人.我们希望通过不断追求梦想的团队成员,不断地为我们的客户提供新的价值,并积极地、始终如一地实现自我目标.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

2

京瓷晶振

标示

KC7050B晶振

晶振基本信息对照表

标准范围

f0

80.000MHz

電源電圧

Vcc

5.0V

输出电流

Icc

3.5 mA max.

Vcc=5.0V

频率负载

L_CMOS

15pF

CMOS出力

标准频率偏差

f_tol

±50×10-6 max.

KC7050A-C1-C2-C3-C5 KC7050B

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.880MHz)

10%Vcc90%L_CMOS=15pF

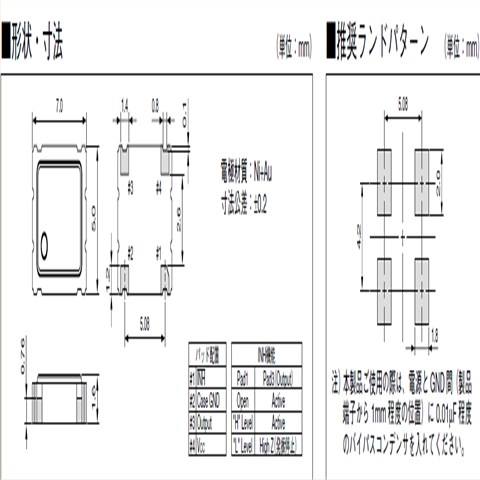

3

KC7050B_7_5

4

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近时钟振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.京瓷晶振,时钟振荡器,KC7050B晶振,日本进口晶振

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致京瓷有源晶体无法产生振荡和/或非正常工作.

5

京瓷晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

京瓷晶振集团将确保其7050mm有源晶振及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动.在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

京瓷集团将有效率的使用自然资源和能源,以便从源头减少7050晶振生产的废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

京瓷晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.京瓷晶振,时钟振荡器,KC7050B晶振,日本进口晶振
