网络接口卡6G晶振,M205824BPN125.000MHz,MTRONPTI六脚贴片晶振，美国进口晶振，MTRONPTI麦特伦皮晶振厂家，生产的型号：M2058，编码为：M205824BPN125.000MHz，频率为：125.000MHz，小体积晶振尺寸：7.0x5.0mm封装，LVPECL输出差分晶体振荡器，有源晶振，六脚贴片晶振，SMT振荡器，石英晶体振荡器，石英晶振，SMD晶振，差分石英晶振，无铅晶振，电源电压：3.3V操作，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，低功耗，低电压，低相位噪声，低损耗，低耗能，低电平，高精度，高性能，高品质，耐热及耐环境等特点。被广泛应用于：10千兆以太网，交换机，路由器，网络接口卡，军事通信，光学收发机，物联网，无线网络，蓝牙模块，光端机，光纤通道，医疗设备，安防设备等应用。
网络接口卡6G晶振,M205824BPN125.000MHz,MTRONPTI六脚贴片晶振 参数表
Parameter
Symbol
Min.
Typ.
Max.
Units
Conditions
Frequency Range
F0
125
MHz
Frequency Stabilities
vs. Operating
Temperature
ΔF/F
See ordering information
ppm
Includes initial tolerance
@ +25°C, deviation over
operating temperature,
variations to supply
voltage, load, vibration
and shock.
vs. Aging
-5.0
+5.0
ppm
1st year
RF Output
LVPECL Compatible
Output Load
50 Ω to (VCC- 2) or equivalent
Symmetry (duty cycle)
TDC
45
55
%
@ 50% of waveform
Logic Level “1”
VCC- 1.085
VCC- 0.860
Logic Level “0”
VCC- 1.810
VCC- 1.620
Rise/Fall Time
TR/TF
0.4
0.6
ns
20% to 80% of waveform
Start-up Time
TSU
10
ms
Tambient= +25°C
Enable/Disable Logic
70% VCC
or N/C
V
Pad 1 or Pad 2
Outputs Enabled
30% VCC
V
Pad 1 or Pad 2
Outputs disabled to HIGH
Impedance State,
Oscillator Stops
Other Parameters
Phase Jitter (RMS)
ΦJ
0.100
ps
12 KHz to 20 MHz
156.25HMz

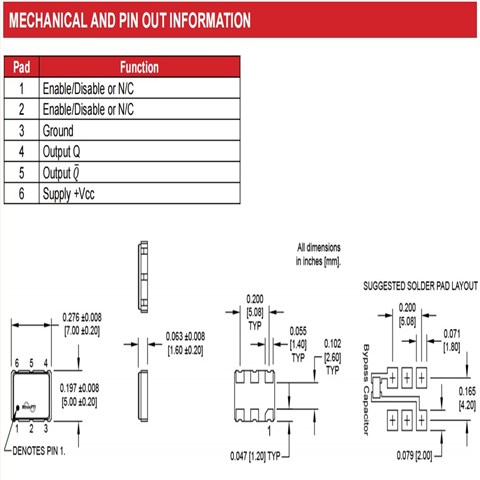

网络接口卡6G晶振,M205824BPN125.000MHz,MTRONPTI六脚贴片晶振 尺寸图

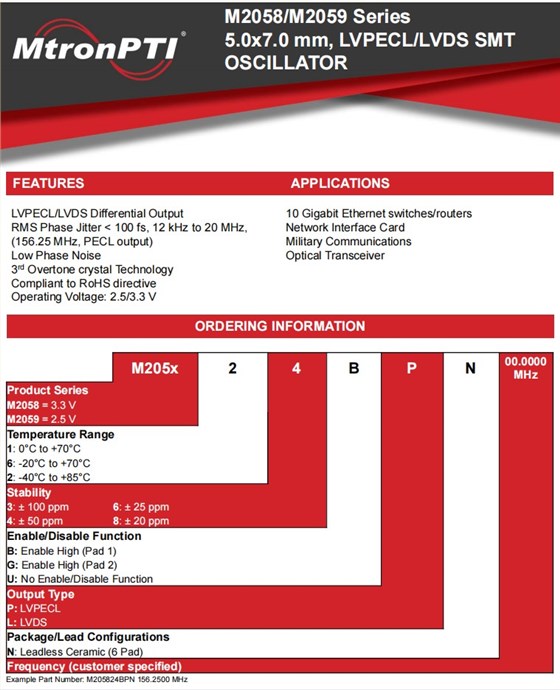

网络接口卡6G晶振,M205824BPN125.000MHz,MTRONPTI六脚贴片晶振
产品特点：
小体积尺寸：7.0x5.0mm，六垫脚
LVPECL/LVDS差分输出石英晶体振荡器
RMS相位抖动< 100 fs，12 kHz到20 MHz
(156.25 MHz，PECL输出）
低相位噪声
第三超音晶体技术
符合RoHS指令
工作电压：2.5V，3.3 V
应用：10千兆以太网交换机/路由器，网络接口卡，军事通信，光学收发机
