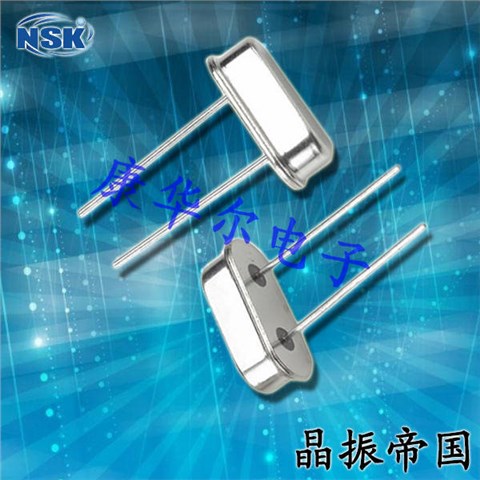

NSK晶振,石英晶振,NXS HC-49/US晶振,插件石英晶振

普通无源石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

NSK晶振主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD贴片晶振系列.台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振).

NSK晶振,石英晶振,NXS HC-49/U晶振,插件石英晶振,普通石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性.

石英振荡器高精度晶片的抛光技术：晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

NSK振规格	单位	NXS HC-49/U晶振	石英晶振基本条件
标准频率	f_nom	3.57~100MHZ	标准频率
储存温度	T_stg	-40°C～+105°C	裸存
工作温度	T_use	-10°C～+70°C	标准温度
激励功率	DL	100μW Max	推荐:0.1μW～0.5μW
频率公差	f_— l	±20ppm~±50ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8PF~32PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	5000MΩ min
频率老化	f_age	±5PPM/ year Max.	+25°C,第一年

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

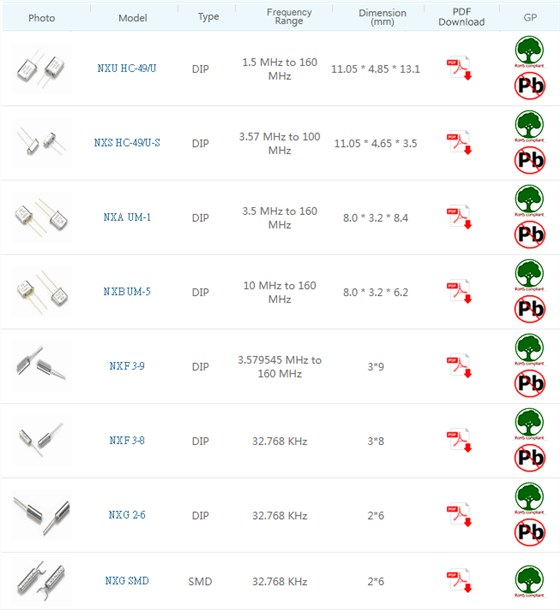

NSKMHZ晶振型号表:

台湾NSK晶振环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.NSK晶振,石英晶振,NXS HC-49/U晶振,插件石英晶振

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善49S晶振系列产品,努力预防环境污染.
