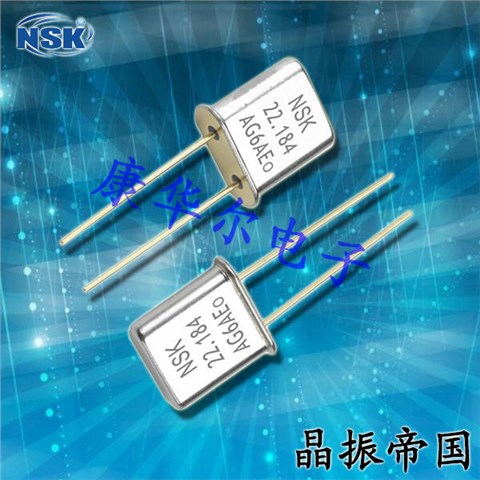

NSK晶振,石英晶振,NXA UM-1晶振,无源石英晶振

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高的精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的佳选择.符合RoHS/无铅.

台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供千赫兹晶振使用最佳的解决方案及最好的服务质量.NSK晶振是津绽石英晶振科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理.

NSK晶振,石英晶振,NXA UM-1晶振,无源石英晶振,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高的可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

晶体振荡器高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

NSK振规格	单位	NXA UM-1晶振	石英晶振基本条件
标准频率	f_nom	3.5~160MHZ	标准频率
储存温度	T_stg	-40°C～+105°C	裸存
工作温度	T_use	-10°C～+70°C	标准温度
激励功率	DL	100μW Max	推荐:0.1μW～0.5μW
频率公差	f_— l	±5ppm~±50ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8PF~32PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	5000MΩ min
频率老化	f_age	±5PPM/ year Max.	+25°C,第一年

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

NSKMHZ晶振型号表:
