北斗定位系统晶振,XFL516156.250000I,Renesas蓝牙模块晶振

北斗定位系统晶振,XFL516156.250000I,Renesas蓝牙模块晶振，美国进口晶振，Renesas瑞萨电子晶振，XF系列晶振，编码为：XFL516156.250000I，频率为：156.250MHz，小体积晶振尺寸：5.0x3.2x0.85mm封装，8垫脚贴片晶振，LVDS输出差分晶体振荡器，有源晶振，SMD晶振，5032晶振，差分晶振，石英晶振，电压：1.8V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低电平，低电流消耗等特点。应用于：通讯设备，无线网络，蓝牙模块，物联网，光纤通讯，北斗定位系统，导航仪，路由器，交换机，以太网，医疗设备，安防设备等。

北斗定位系统晶振,XFL516156.250000I,Renesas蓝牙模块晶振，美国进口晶振，Renesas瑞萨电子晶振，XF系列晶振，编码为：XFL516156.250000I，频率为：156.250MHz，小体积晶振尺寸：5.0x3.2x0.85mm封装，8垫脚贴片晶振，LVDS输出差分晶体振荡器，有源晶振，SMD晶振，5032晶振，差分晶振，石英晶振，电压：1.8V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低电平，低电流消耗等特点。应用于：通讯设备，无线网络，蓝牙模块，物联网，光纤通讯，北斗定位系统，导航仪，路由器，交换机，以太网，医疗设备，安防设备等。

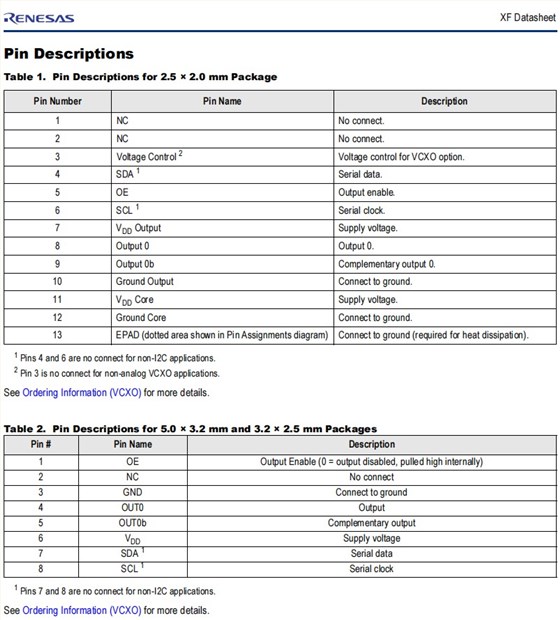

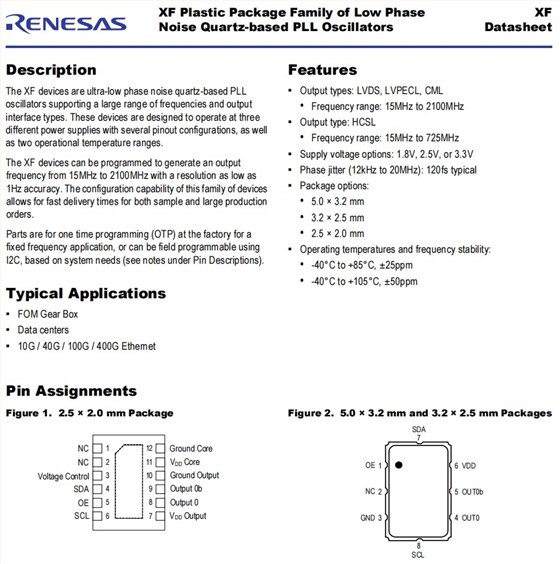

XF系列器件是超低相位噪声石英基PLL石英晶体振荡器，支持大范围的频率和输出接口类型。这些设备被设计为操作在三种不同的电源与几种针形配置，以及两个操作温度范围。XF设备可以被编程以产生从15MHz到2100MHz的输出频率，其分辨率可低至1Hz的精度。该系列设备的配置能力允许样品和大型生产订单的快速交付时间。该零件在工厂为固定频率应用进行一次性编程（OTP），或可根据系统需要使用I2C进行现场编程（参见引脚描述下的说明）。

北斗定位系统晶振,XFL516156.250000I,Renesas蓝牙模块晶振,参数表

Parameter	TestCondition		Minimum	Typical	Maximum	Units
OutputFrequencyRange	LVDS,LVPECL,CML.			156.250		MHz
	HCSL.		15	—	725
FrequencyStability	Temperature=-40°Cto+85°C.		—	—	±25	ppm
	Temperature=-40°Cto+105°C.		—	—	±50	ppm
FrequencyTolerance(25°C)	Temperature=25°C.		—	—	±15	ppm
Aging(1styear)	TA=25°C.		—	—	±3
Aging(10years)	TA=25°C.		—	—	±10
OutputLoad	LVDS.	Differential.	—	100	—	Ω
	LVPECL.	VDD-2.0V.	—	50	—
	HCSL.	ToGND.	—	50	—
Start-upTime	Output valid time after VDD meets minimum specified level.		—	5	—	ms
OutputRiseTime	LVDS.	20% – 80%, 156.25MHz	—	303	400	ps
	LVPECL.		—	292	400
	HCSL.		—	310	400
	CML		—	304	400
OutputFallTime	LVDS.	80% – 20%, 156.25MHz	—	282	400	ps
	LVPECL.		—	278	400
	HCSL.		—	288	400
	CML		—	281	400
OutputClockDutyCycle	LVDS.	156.25MHz	48	—	52	%
	LVPECL.	156.25MHz	48	—	52
	HCSL.	156.25MHz	48	—	52
	CML	156.25MHz	48	—	52
OutputEnable/DisableTime	—	—	—	1	—	ms

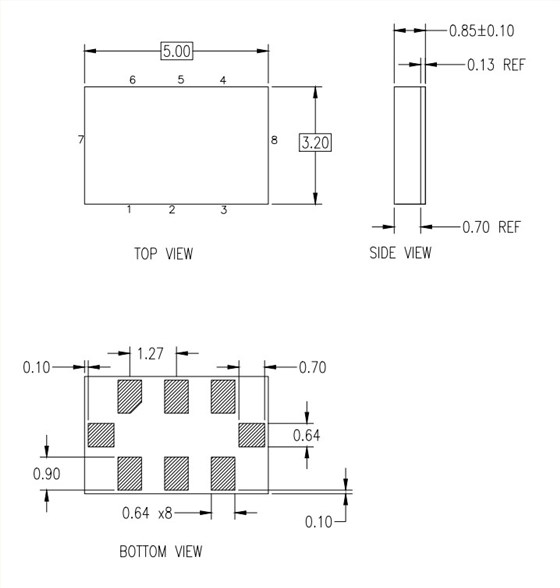

北斗定位系统晶振,XFL516156.250000I,Renesas蓝牙模块晶振,尺寸图

Renesas差分晶体振荡器,XFL336161.132812I,通信模块晶振

产品特点：
输出类型：LVDS、LVPECL、CML
频率范围：15MHz至2100MHz
输出类型：HCSL 贴片石英晶振

频率范围：15MHz至725MHz
电源电压选项：1.8V、2.5V或3.3V
相位抖动（12kHz至20MHz）：典型值为120fs
程序包选项：5.0×3.2mm，3.2×2.5mm，2.5×2.0mm
工作温度和频率稳定性：

-40°C至+85°C，±25ppm

-40°C至+105°C，±50ppm

编码	进口晶振	描述	系列	频率	输出	电压
XFL526125.000000I	Renesas晶振	125.000000 MHZ 2.5VDC LVDS 5032	XFL	125 MHz	LVDS	2.5V
XFL235837.500000K	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	837.5 MHz	LVDS	3.3V
XFL516100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	1.8V
XFL536125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XFL	125 MHz	LVDS	3.3V
XFL526032.000000I	Renesas晶振	XTAL OSC XO 32.0000MHZ LVDS SMD	XFL	32 MHz	LVDS	2.5V
XFL516500.000000I	Renesas晶振	XTAL OSC XO 500.0000MHZ LVDS SMD	XFL	500 MHz	LVDS	1.8V
XFL536026.000000I	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XFL	26 MHz	LVDS	3.3V
XFL536100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	3.3V
XFL236644.531250I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	644.53125 MHz	LVDS	3.3V
XFL236830.078125I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	830.078125 MHz	LVDS	3.3V
XFL226156.250000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	156.25 MHz	LVDS	2.5V
XFL236156.250000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	156.25 MHz	LVDS	3.3V
XFL236108.000000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	108 MHz	LVDS	3.3V
XFL216156.250000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	156.25 MHz	LVDS	1.8V
XFL236148.500000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	148.5 MHz	LVDS	3.3V
XFL226026.000000I	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XFL	26 MHz	LVDS	2.5V
XFL216625.000000I	Renesas晶振	XTAL OSC XO 625.0000MHZ LVDS SMD	XFL	625 MHz	LVDS	1.8V
XFL216397.770000I	Renesas晶振	XTAL OSC XO 397.7700MHZ LVDS SMD	XFL	397.77 MHz	LVDS	1.8V
XFL216078.125000I	Renesas晶振	XTAL OSC XO 78.1250MHZ LVDS SMD	XFL	78.125 MHz	LVDS	1.8V
XFL536040.000000I	Renesas晶振	XTAL OSC XO 40.0000MHZ LVDS SMD	XFL	40 MHz	LVDS	3.3V
XFL516156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XFL	156.25 MHz	LVDS	1.8V
XFL536200.000000I	差分晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	XFL	200 MHz	LVDS	3.3V
XFL525100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	2.5V
XFL516245.000000I	Renesas晶振	XTAL OSC XO 245.0000MHZ LVDS SMD	XFL	245 MHz	LVDS	1.8V
XFL536156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XFL	156.25 MHz	LVDS	3.3V
XFL526100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	2.5V
XFL536153.600000I	Renesas晶振	XTAL OSC XO 153.6000MHZ LVDS SMD	XFL	153.6 MHz	LVDS	3.3V
XFL516161.132812I	Renesas晶振	XTAL OSC XO 161.132812MHZ LVDS	XFL	161.132812 MHz	LVDS	1.8V
XFL516135.000000I	Renesas晶振	XTAL OSC XO 135.0000MHZ LVDS SMD	XFL	135 MHz	LVDS	1.8V
XFL536148.500000I	Renesas晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	XFL	148.5 MHz	LVDS	3.3V
XFL536025.012500I	Renesas晶振	XTAL OSC XO 25.0125MHZ LVDS SMD	XFL	25.0125 MHz	LVDS	3.3V
XFL526066.666667I	Renesas晶振	XTAL OSC XO 66.666667MHZ LVDS	XFL	66.666667 MHz	LVDS	2.5V
XFL516333.333000I	Renesas晶振	XTAL OSC XO 333.3330MHZ LVDS SMD	XFL	333.333 MHz	LVDS	1.8V
XFL526750.000000I	Renesas晶振	XTAL OSC XO 750.0000MHZ LVDS SMD	XFL	750 MHz	LVDS	2.5V
XFL536750.000000I	Renesas晶振	XTAL OSC XO 750.0000MHZ LVDS SMD	XFL	750 MHz	LVDS	3.3V
XFL536155.520000I	Renesas晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	XFL	155.52 MHz	LVDS	3.3V
XFL236125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XFL	125 MHz	LVDS	3.3V
XFL236297.000000I	Renesas晶振	XTAL OSC XO 297.0000MHZ LVDS SMD	XFL	297 MHz	LVDS	3.3V
XFL216040.000000I	Renesas晶振	XTAL OSC XO 40.0000MHZ LVDS SMD	XFL	40 MHz	LVDS	1.8V
XFL216250.000000I	Renesas晶振	XTAL OSC XO 250.0000MHZ LVDS SMD	XFL	250 MHz	LVDS	1.8V
XFL216100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	1.8V
XFL216161.281310I	Renesas晶振	XTAL OSC XO 161.28131MHZ LVDS	XFL	161.28131 MHz	LVDS	1.8V
XFL216161.132813I	Renesas晶振	XTAL OSC XO 161.132813MHZ LVDS	XFL	161.132813 MHz	LVDS	1.8V
XFL23C148.500000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	148.5 MHz	LVDS	3.3V
XFL236837.500000I	Renesas晶振	XTAL OSC XO 837.5000MHZ LVDS SMD	XFL	837.5 MHz	LVDS	3.3V
XFL225837.500000K	Renesas晶振	XTAL OSC XO 837.5000MHZ LVDS SMD	XFL	837.5 MHz	LVDS	2.5V
XFL235078.125000K	Renesas晶振	XTAL OSC XO 78.1250MHZ LVDS SMD	XFL	78.125 MHz	LVDS	3.3V
XFL215837.500000K	Renesas晶振	XTAL OSC XO 837.5000MHZ LVDS SMD	XFL	837.5 MHz	LVDS	1.8V
XFL515025.000000K	Renesas晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	XFL	25 MHz	LVDS	1.8V
XFL215800.000000K	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	800 MHz	LVDS	1.8V
XFL525100.000000K	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XFL	100 MHz	LVDS	2.5V
XFL515125.000000K	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XFL	125 MHz	LVDS	1.8V
XFL535125.000000K	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XFL	125 MHz	LVDS	3.3V
XFL235D71.000000K	Renesas晶振	XTAL OSC XO 1.3710GHZ LVDS SMD	XFL	1.371 GHz	LVDS	3.3V
XFL22V148.500000I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	148.5 MHz	LVDS	2.5V
XFL22V148.351650I	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	148.35165 MHz	LVDS	2.5V
XFL535C50.000000K	Renesas晶振	XTAL OSC XO 1.2500GHZ LVDS SMD	XFL	1.25 GHz	LVDS	3.3V
XFL235830.078120K	Renesas晶振	DFN 2.00X2.50X1.00 MM, 0.40MM PI	XFL	830.07812 MHz	LVDS	3.3V
XFL235312.500000K	Renesas晶振	CLCC 3.20X2.50X0.95 MM, 2.10MM P	XFL	312.5 MHz	LVDS	3.3V
XFL235156.250000K	Renesas晶振	CLCC 3.20X2.50X0.95 MM, 2.10MM P	XFL	156.25 MHz	LVDS	3.3V
