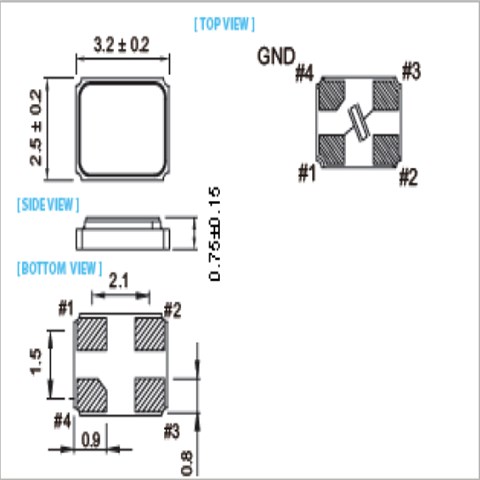

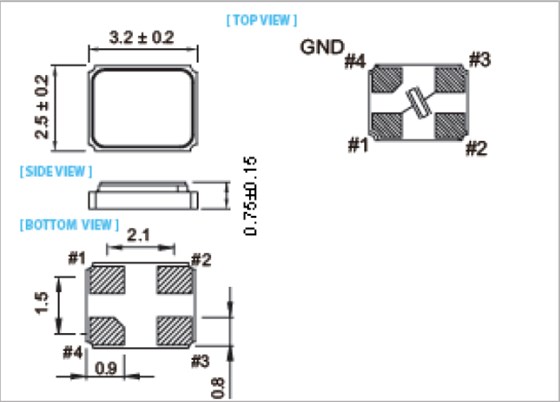

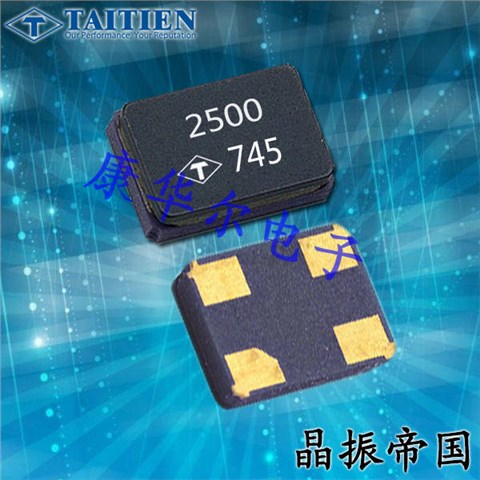

X2晶振,X2AEECNANF-24.000000晶振,3225陶瓷面无源石英振子

台湾泰艺晶振成立于民国89年3月(2000.3),前身为泰电电业股份有限公司电子部(民国65年设立),泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶振等其它频率控制元件制造商.

泰艺晶振,贴片晶振,X2晶振,X2AEECNANF-24.000000晶振,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.

石英水晶振动子多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

泰艺晶振规格	单位	X2晶振	石英晶振基本条件
标准频率	f_nom	12MHZ~48MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-10°C～+125°C	标准温度
激励功率	DL	200μW Max	推荐:0.1μW～0.5μW
频率公差	f_— l	±20×10-6	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	6,7,9,12.5PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	65~90MΩ min
频率老化	f_age	±3PPM/ year Max.	+25°C,第一年

泰艺晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	工作温度	包装/封装	尺寸	高度
X2AEECNANF-24.000000	Taitien	X2	MHz	24MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2AGHINANF-48.000000	Taitien	X2	MHz	48MHz	-10°C ~ 60°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2CGGCSANF-25.000000	Taitien	X2	MHz	25MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2CGGCSANF-30.000000	Taitien	X2	MHz	30MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2DCCCNANF-25.000000	Taitien	X2	MHz	25MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2DEECNANF-24.000000	Taitien	X2	MHz	24MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2DEECNANF-25.000000	Taitien	X2	MHz	25MHz	-20°C ~ 70°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2FCCLNANF-16.000000	Taitien	X2	MHz	16MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2FCCLNANF-25.000000	Taitien	X2	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2GCELNANF-24.000000	Taitien	X2	MHz	24MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)
X2GCELNANF-25.000000	Taitien	X2	MHz	25MHz	-40°C ~ 85°C	4-SMD	(3.20mm x 2.50mm)	(0.90mm)

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而3225陶瓷面贴片晶振电子本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头,泰艺晶振电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.本公司泰艺晶振于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素,善尽社会责任.

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化现有体质与创新机制以创造更高的客户价值.面对环境的剧烈变化,泰艺晶振电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的设备,以及推动许多节能措施,成为一个爱护环境且保护地球的企业.泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务,相信透过信息公开与揭露CSR报告书,对建立一个平衡与和谐的利害关系人良性互动网络有帮助,更能促进企业健康稳定的成长.泰艺晶振,贴片晶振,X2晶振,X2AEECNANF-24.000000晶振
