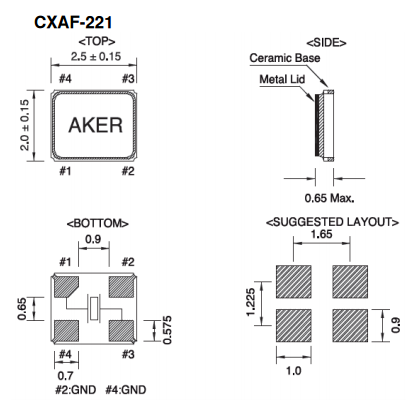

AKER晶振,贴片晶振,CXAF-221晶振,2520石英晶振谐振器.SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确,使得振动强烈耦合导致晶片不能正常工作.

晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

安碁科技成立于西元1990年,主要从事高精度晶振元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为环保晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

自动安装时的冲击:

自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对环保晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保无线通信模块晶振产品未撞击机器或其他电路板等.

如何正确的使用有源晶振

电处理:

电源连接到有源晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的假如损坏那将不会工作.此外如果环保的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度

有负载电容与阻抗

负载电容与阻抗设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致环保晶振问题例如:失真的输出波形.特别是设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.数码相机晶振调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

高精度晶振环保基本理念：

1.作为良好的企业市民,遵循本公司游戏机晶振的动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用石英晶体谐振器资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进汽车电子晶振环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
