CTS晶振,贴片晶振,GA534晶振,SMD晶振

频率:8.000MHz~.40.000MHz

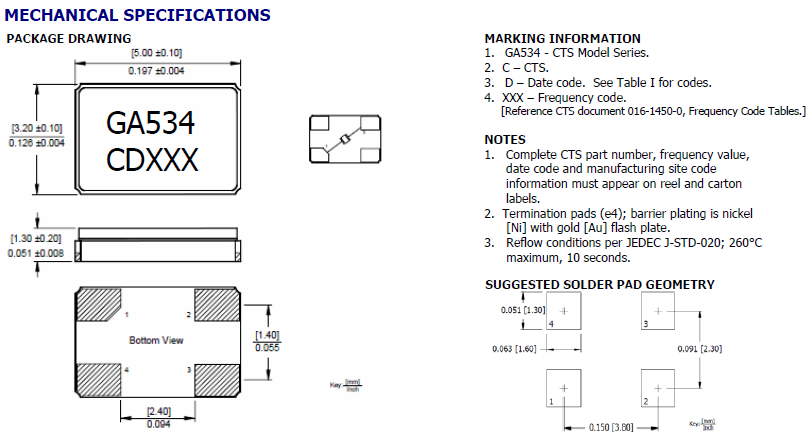

尺寸:5.0*3.2*1.3mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

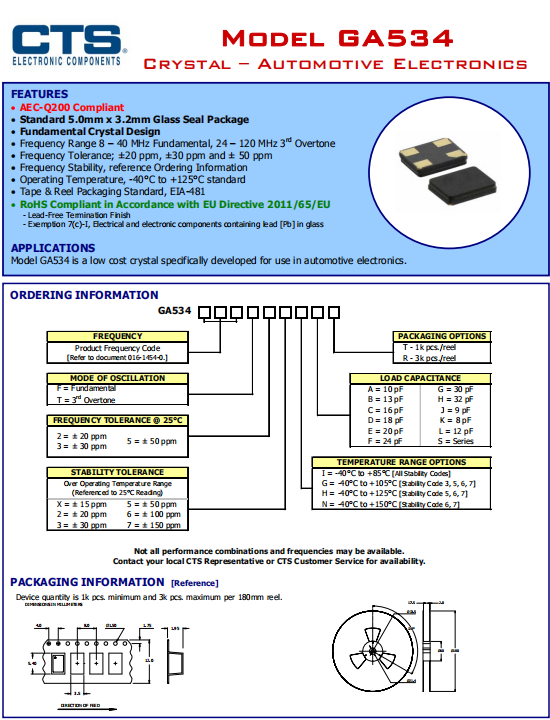

CTS晶振,贴片晶振,GA534晶振,SMD晶振

CTS晶振,贴片晶振,GA534晶振,SMD晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

CTS晶振继续提供创新的解决方案,利用金属陶瓷技术为国内汽车制造商提供可靠的引擎盖位置传感器.在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务.此外,苏格兰的连接为CTS晶振的位置传感器产品打开了许多新的欧洲市场机会.在之后的十年,为了满足不断增长的全球市场需求,CTS完成扩建工厂在墨西哥,新加坡,苏格兰,美国,加拿大,香港和台湾,进一步增加了CTS的全球影响力.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

CTS晶振,贴片晶振,GA534晶振,SMD晶振

CTS晶振规格

单位

GA534晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~.40.000MHz

标准频率

储存温度

T_stg

-40℃~+125℃

裸存

工作温度

T_use

-40℃~+85℃

-40℃~+105℃

-40℃~+125℃

-40℃~+150℃

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20ppm
±30ppm
±50ppm
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30×10-6/-20℃+70℃

超出标准的规格请联系我们.

负载电容

CL

12pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 ×10-6/year Max.

+25°C,第一年


CTS晶振,贴片晶振,GA534晶振,SMD晶振

CTS晶振,贴片晶振,GA534晶振,SMD晶振CTS晶振,贴片晶振,GA534晶振,SMD晶振

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.CTS晶振,贴片晶振,GA534晶振,SMD晶振

      CTS美国晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少产品对环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,CTS晶振集团还开展了各种各样的进口晶振产品展示活动.

与我们的员工一起开创并保持一个免于事故的工作场所.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强产品污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

CTS晶振,贴片晶振,GA534晶振,SMD晶振CTS晶振,贴片晶振,GA534晶振,SMD晶振
