ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振
频率：24MHz

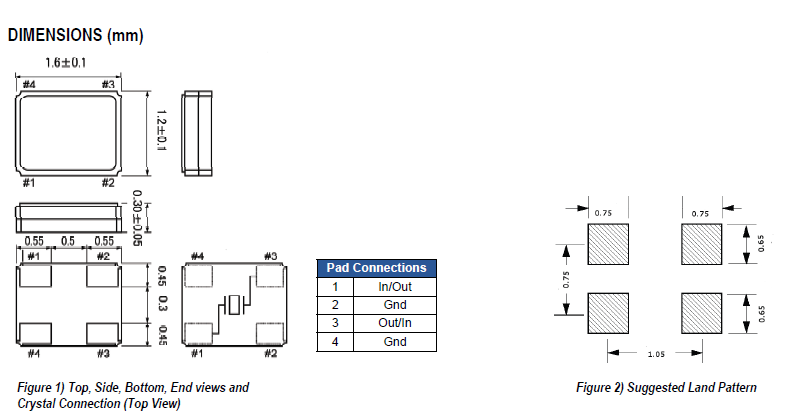

尺寸：1.60mm x 1.20mm
ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振,ECS晶振,ECX-1247四脚贴片晶振,ECS-240-8-47-JTN-TR小体积晶振,1612石英晶振,智能手机晶振,平板电脑晶振,石英晶体谐振器,数码相机晶振,欧美进口晶振,家电影音系统晶振,ECS-260-8-47-JTN-TR,ECS-320-8-47-JTN-TR,ECS-360-8-47-JTN-TR,ECS-400-8-47-JTN-TR,ECS-480-8-47-JTN-TR
ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振,ECS晶振,ECX-1247四脚贴片晶振,ECS-240-8-47-JTN-TR小体积晶振,1612mm晶振,智能手机晶振,平板电脑晶振,石英晶体谐振器,数码相机晶振,欧美进口晶振,家电影音系统晶振.
ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振
|
ECS晶振规格 |
单位 |
ECX-1247晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24MHz |
标准频率，可提供其他频率 |
|
储存温度 |
T_stg |
-40℃~+85℃ |
裸存 |
|
工作温度 |
T_use |
-20℃~+70℃ |
标准温度 |
|
激励功率 |
DL |
100 μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
|
|
频率温度特征 |
f_tem |
±30ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
150 Ω max |
@25°C |
|
频率老化 |
f_age |
±5×10-6/year Max. |
+25°C,第一年 |
ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振
ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振，在使用ECS晶振时应注意以下事项:
所有产品的共同点
1.抗冲击：指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2.辐射：将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3.化学制剂 / pH值环境：请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。ECS晶振ECX-1247,ECS-240-8-47-JTN-TR小体积晶振
4.粘合剂：请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5.卤化合物：请勿在卤素气体环境下使用环保晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6.静电：过高的静电可能会损坏晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作
