爱普生晶振,贴片晶振,FA-20HS晶振,石英晶振,FA-20HS 19.2000MF12Y-AG3

频率:19.2,26.0MHZ

尺寸:2.5*2.0*1.0mm

贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体谐振器."FA-20HS 19.2000MF12Y-AG3"本产品已被确定的高的信赖性适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高的温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

爱普生晶振公司加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.

爱普生晶振,贴片晶振,FA-20HS晶振,石英晶振,"FA-20HS 19.2000MF12Y-AG3",本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。2

爱普生晶振规格

单位

FA-20HS晶振

石英晶振基本条件

标准频率

f_nom

19.2~26.0MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:0.1μW  0.5μW

频率公差

f_— l

±10 × 10-6 *1

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±12 × 10-6*1

超出标准的规格请联系我们.

负载电容

CL

6pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C —  +85°C

频率老化

f_age

±1 × 10-6  to ±3 × 10-6 / year Max.

+25°C,第一年

3

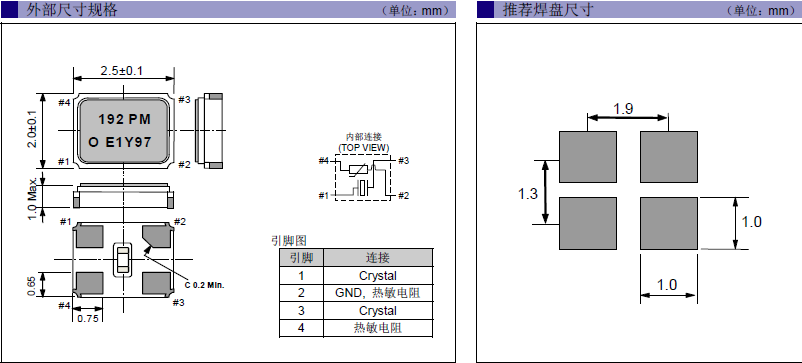

FA-20HS 2520

4

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2)SMD石英晶振"FA-20HS 19.2000MF12Y-AG3",与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

5

坚持建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现以及承诺保护环境,重视员工、客户和公众的健康和安全。我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性。

EPSON晶振"FA-20HS 19.2000MF12Y-AG3",尽可能的采用无害的原材料和生产技术来生产普生晶振产品,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用。

创造并提供专研了“省、小、精”的钟表晶振,温补晶振晶振,石英晶振,有源晶振,音叉晶振等水晶元器件及其关联产品;并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
