爱普生LV-PECL输出VCXO晶振,VG3225EFN,X1G005361000100低耗能晶振

频率：122.880000 MHz

尺寸：3.2x2.5x1.05mm

爱普生LV-PECL输出VCXO晶振,VG3225EFN,X1G005361000100低耗能晶振，日本进口晶振，EPSON爱普生晶振，型号为：VG3225EFN，编码为：X1G005361000100，频率为：122.880000 MHz，小体积晶振尺寸：3.2x2.5x1.05mm，是一款LV-PECL输出差分晶振，VCXO压控晶体振荡器，VCXO压控晶振，差分晶体振荡器，六脚贴片晶振，石英晶振，电源电压3.3V，有源晶振。差分晶振作为目前行业中高要求、高技术石英晶体振荡器，具有低相位噪声、低抖动，低功耗，低损耗的特点。因此也被称之为"低抖动振荡器，低抖动石英晶振，低相位晶振，低损耗晶振”。应用于：通讯设备，数字显示晶振，工业控制，智能安防，无线网络，蓝牙模块，物联网，路由器/交换机、仪器仪表，机顶盒，光端机，以太网，安防设备等应用。

订购热线：0755-27838351

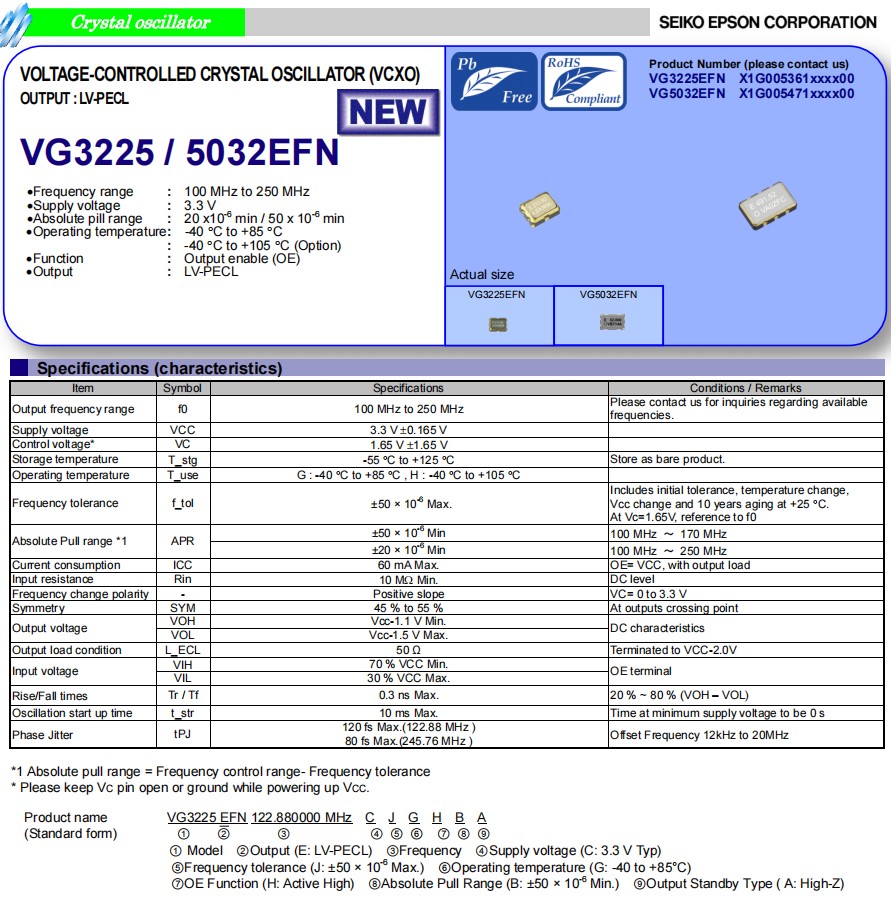

爱普生LV-PECL输出VCXO晶振,VG3225EFN,X1G005361000100低耗能晶振 参数表

项目	Item	Symbol	LV-PECL	LVDS	Conditions / Remarks
			VG3225EFN / VG5032EFN /	VG3225VFN / VG5032VFN /
			VG7050EFN	VG7050VFN
Output frequency range		fo	122.880000MHz		Please contact us for available frequencies, and frequency inquiries above 250 MHz.
Supply voltage		VCC	C: 3.3 V ± 0.165 V
Control voltage		Vc	1.65 V ±1.65 V
Storage temperature		T_stg	-55 °C to +125 °C
Operating temperature		T_use	G: -40 °C to +85 °C, H: -40 °C to +105 °C
Frequency tolerance		f_tol	J: ±50 × 10-6 Max.		Includes initial frequency tolerance, temperature variation, supply voltage change and 10 years aging (+25 °C) at Vc = 1.65 V
			B: ±50 × 10-6 Min.		25 MHz ≤ fo ≤ 42.5 MHz, 50 MHz ≤ fo ≤ 85 MHz, 100 MHz ≤ fo ≤ 170 MHz
Absolute Pull range *1		APR	M: ±20 × 10-6 Min.		Full frequency range
			S: ±10 × 10-6 Min.		Full frequency range
Current consumption		ICC	60 mA Max.	25 mA Max.	OE = VCC, L_ECL = 50 Ω or L_LVDS = 100 Ω
Disable current		I_dis	25 mA Max.	15 mA Max.	OE = GND
Input impedance		Zin	10 MΩ Min.		DC level
Frequency change polarity		-	Positive slope		VC = 0 V to 3.3 V
Symmetry		SYM	45 % to 55 %		At output crossing point
Output voltage (LV-PECL)		VOH	VCC - 1.1 V Min.	–	DC characteristics
		VOL	VCC - 1.5 V Max.	–
Output voltage (LVDS)		VOD	–	250 mV to 450 mV	Differential output voltage, VOD1, VOD2		DC characteristics
		VOS	–	1.15 V to 1.35 V	Offset voltage, VOS1, VOS2
ECL load condition		L_ECL	50 Ω	–	Terminated to VCC - 2.0 V
LVDS load condition		L_LVDS	–	100 Ω	Connected between OUT to OUT
Input voltage		VIH	70 % VCC Min.		OE terminal
		VIL	30 % VCC Max.
Rise/Fall times		tr / tf	0.5 ns Max..	0.3 ns Max.	LV-PECL: Between 20 % and 80 % of (VOH - VOL)
					LVDS: Between 20 % and 80 % of Differential Output peak to peak voltage
Startup time		t_str	10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter		tPJ	120 fs Max.	160 fs Max.	fo = 122.88 MHz	Offset Frequency 12 kHz to 20 MHz
			80 fs Max.	80 fs Max.	fo = 245.76 MHz

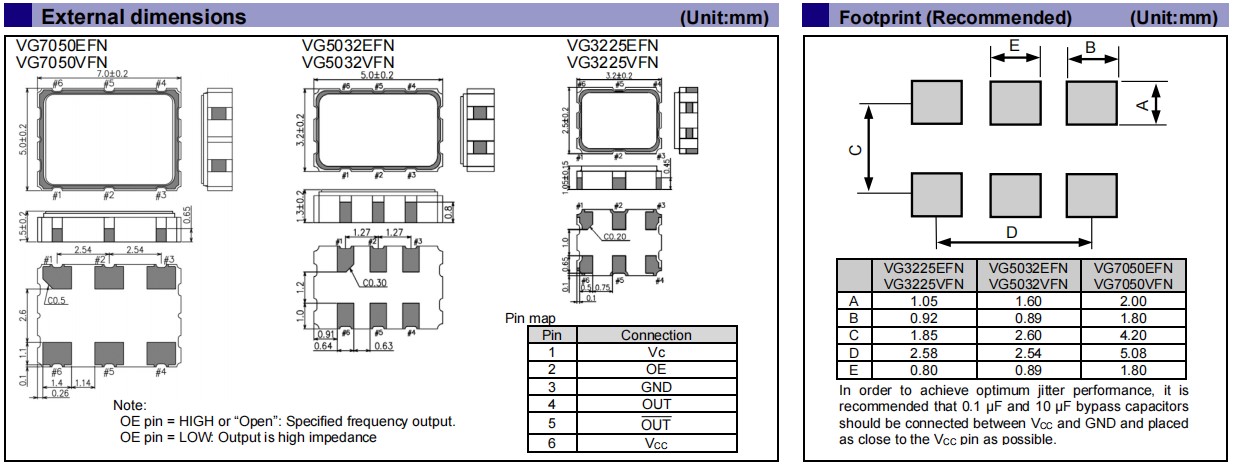

爱普生LV-PECL输出VCXO晶振,VG3225EFN,X1G005361000100低耗能晶振尺寸图

爱普生LV-PECL输出VCXO晶振,VG3225EFN,X1G005361000100低耗能晶振

常用的差分晶振输出均属于方波，输出功率比较大，驱动能力较强，但谐波分量非常多。这两种输出模式是差分晶振的输出逻辑，两者的相位刚好相反，因此它们能够组成更高性能的系统，同时还能消除共模噪声。差分晶振输出（例如LV-PECL，LVDS，HCSL) 可以满足高速数据传输，应用于高速计算机，数字通信系统，雷达，测量仪器，频率合成器等。

晶振编码	晶振厂家	型号	频率	尺寸	输出
X1G004911000500	EPSON爱普生	VG5032EDN	130.031746 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911000600	EPSON爱普生	VG5032EDN	148.351600 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911000700	EPSON爱普生	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911000800	EPSON爱普生	VG5032EDN	102.253100 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911000900	EPSON爱普生	VG5032EDN	120.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001000	EPSON爱普生	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001100	EPSON爱普生	VG5032EDN	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001200	EPSON爱普生	VG5032EDN	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001300	EPSON爱普生	VG5032EDN	155.520000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001400	EPSON爱普生	VG5032EDN	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001500	EPSON爱普生	VG5032EDN	150.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001600	EPSON爱普生	VG5032EDN	160.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001700	EPSON爱普生	VG5032EDN	148.500000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001800	EPSON爱普生	VG5032EDN	161.132800 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911001900	EPSON爱普生	VG5032EDN	165.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911002000	EPSON爱普生	VG5032EDN	92.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911002100	EPSON爱普生	VG5032EDN	97.792000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911002200	EPSON爱普生	VG5032EDN	98.304000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911002400	EPSON爱普生	VG5032EDN	106.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911002500	EPSON爱普生	VG5032EDN	108.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911003000	石英晶振	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004911003100	EPSON爱普生	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G005361000100	EPSON爱普生	VG3225EFN	122.880000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001100	EPSON爱普生	VG3225EFN	148.352000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001200	EPSON爱普生	VG3225EFN	148.500000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001300	EPSON爱普生	VG3225EFN	153.600000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001400	EPSON爱普生	VG3225EFN	76.800000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001500	EPSON爱普生	VG3225EFN	200.000000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001600	EPSON爱普生	VG3225EFN	125.000000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361001700	EPSON爱普生	VG3225EFN	122.880000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361060200	EPSON爱普生	VG3225EFN	245.760000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361060400	EPSON爱普生	VG3225EFN	208.000000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
X1G005361060600	EPSON爱普生	VG3225EFN	204.800000 MHz	3.20 x 2.50 x 1.05 mm	LV-PECL
