ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振

频率:32.768kHz

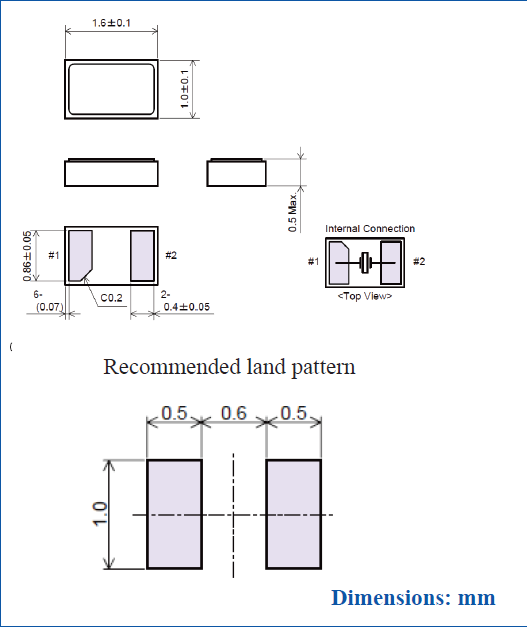

尺寸:1.6*1.0*0.5mm

小体积32.768k晶振zSMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振

ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振.1610mm晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

Abracon晶振公司的产品是COTS - 商业现货产品; 适用于商业,工业和指定的自动化应用. Abracon的进口晶体产品不是专为军事,航空,航空航天,生命依赖医疗应用或任何需要高可靠性的应用而设计的,作为一个解决方案供应商,Abracon的广泛的产品线地址信号路径,数据路径和电源需求在最苛刻的应用.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振

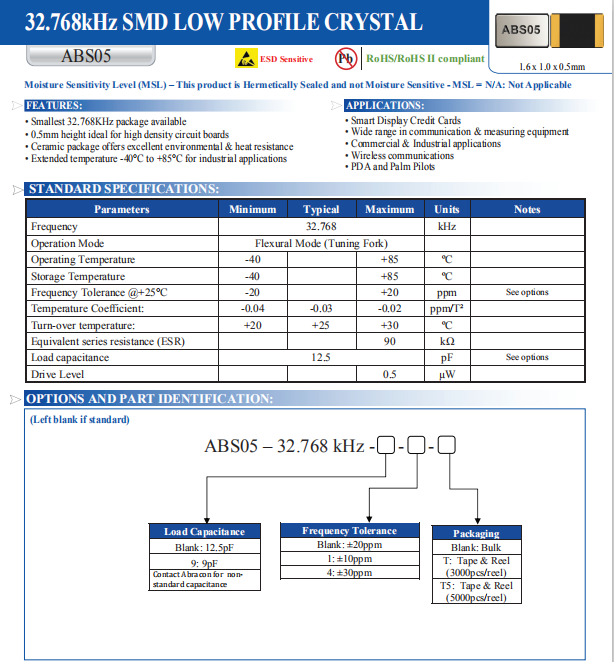

ABRACON晶振规格

单位

ABS05晶振

石英晶振基本条件

标准频率

f_nom

32.768kHz

标准频率

储存温度

T_stg

-40℃~+85℃

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l


±20ppm
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30×10-6/-20℃+70℃

超出标准的规格请联系我们.

负载电容

CL

12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 ×10-6/year Max.

+25°C,第一年


ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振ABS05 1610ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

如需在+150°C以上焊接晶体产品,建议使用SMD晶振.

在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振

Abracon晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. Abracon低功耗晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

Abracon晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振ABRACON晶振,贴片晶振,ABS05晶振,ABS05-32.768KHZ-T晶振
