Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振

频率:26.000MHz~40.000MHz

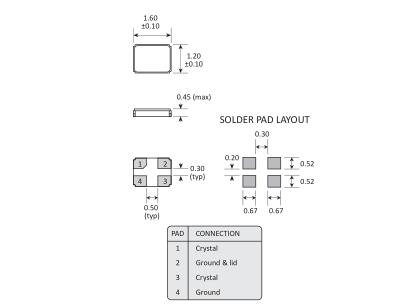

尺寸:1.6*1.2*0.45mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片1612晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振

Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振.1612mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

高利奇晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.

 石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振

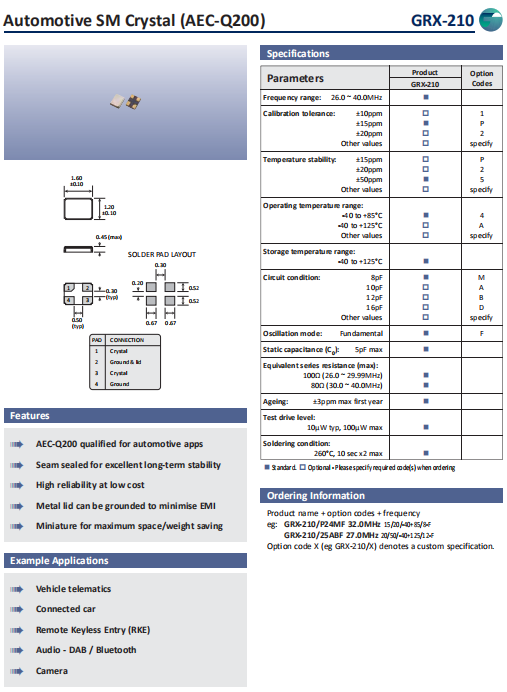

Golledge晶振规格

单位

GRX-210晶振

石英晶振基本条件

标准频率

f_nom

26.000MHz~40.000MHz

标准频率

储存温度

T_stg

-40℃~+125℃

裸存

工作温度

T_use

-40℃~+85℃

-40℃~+125℃

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10ppm

±15ppm

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30×10-6/-20℃+70℃

超出标准的规格请联系我们.

负载电容

CL

8.0pF

10.0pF

12.0pF

16.0pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 ×10-6/year Max.

+25°C,第一年


Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振

陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振

Golledge高利奇晶振集团将有效率的使用自然资源和能源,以便从产品源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的生产操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

高利奇晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用环保晶振产品,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

Golledge晶振减少污染物排放,对不可再生的资源进行有效利用.减少晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶体谐振器,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振Golledge晶振,贴片晶振,GRX-210晶振,无铅晶振
