京瓷晶振,时钟振荡器,KC2520B-C1晶振,KC2520B27.0000C10E00晶振

频率:1.500MHz~125.000MHz

尺寸:2.5*2.0*0.7mm

小体积贴片2520晶振,外观小型,表面贴片型晶体振荡器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(2.5×2.0×0.7mmtyp.)具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 京瓷晶振,时钟振荡器,KC2520B-C1晶振,KC2520B27.0000C10E00晶振

1

京瓷晶振,时钟振荡器,KC2520B-C1晶振,KC2520B27.0000C10E00晶振.该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V±0.1Vto+3.3V±0.1V对应IC可能)高度:最高0.7mm,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

京瓷集团通过追求生态和经济倡议,开展旨在实现可持续发展的环境活动.我们以节约能源和减缓气候变化措施尤为活跃,如安装屋顶太阳能发电系统和节能设备,与日益增长的'绿色窗帘'在Windows和公司设施外墙减少空调负荷.我们也通过生物多样性保护为社区作出贡献.为表彰这些努力,京瓷晶振公司在日本连续第六年获得环境部长颁发的全球暖化预防活动奖.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

京瓷贴片晶振

标示

KC2520B-C1晶振

晶振基本信息对照表

标准范围

f0

1.500MHz~125.000MHz



電源電圧

Vcc

+1.8V~+3.3V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载

L_CMOS

15pF

CMOS出力

标准频率偏差

f_tol

±30、±50、±100×10-6 max.

KC2016B-C1 OSC

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.



对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12ns max.(1.5125MHz)

10%Vcc90%L_CMOS=15pF

3

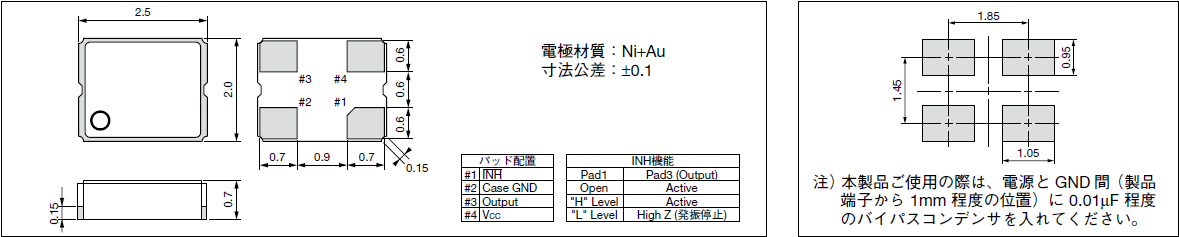

KC2520B_C1_2.5_2.0

4

<晶体谐振器>

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

<晶体振荡器>

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以短距离连接.关于个别机型请确认宣传册、规格书.

<晶体滤波器>

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.京瓷晶振,时钟振荡器,KC2520B-C1晶振,KC2520B27.0000C10E00晶振

<光学产品>

由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用.

5

京瓷贴片晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的有源晶体振荡器产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.京瓷晶振,时钟振荡器,KC2520B-C1晶振,KC2520B27.0000C10E00晶振

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.
