AKER晶振,贴片晶振,CXAF-751晶振,进口无源晶体谐振器

频率:6~133MHZ

尺寸:7.0*5.0mm

石英贴片晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

AKER晶振,贴片晶振,CXAF-751晶振,进口无源晶体谐振器.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

贴片石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,泰河电子生产晶振频率的高低是显示泰河电子技术水平的一个方面,我公司泰河电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术.

安碁科技成立于西元1990年,主要从事石英晶体振荡器元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为环保晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

2

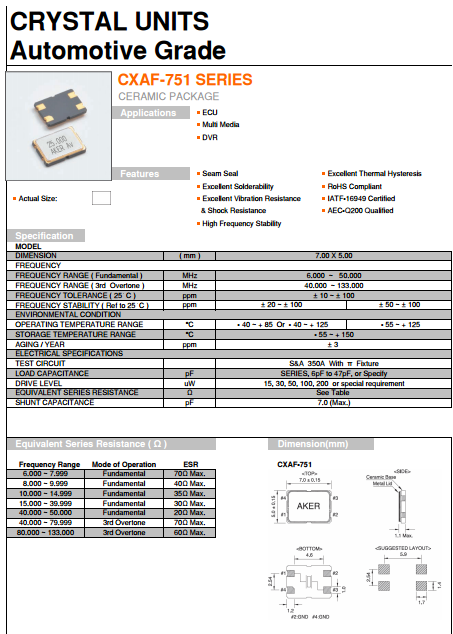

AKER晶振规格

单位

CXAF-751晶振频率范围

石英晶振基本条件

标准频率

f_nom

6~133MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm,±50ppm,±100ppm,

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF 47

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

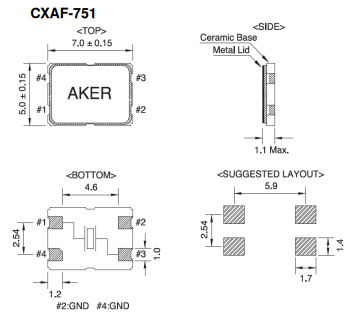

CXAF-751

4

自动安装时的冲击:

自动安装和真空化引发的冲击会破坏产品特性并影响这些环保晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对游戏机晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保游戏机晶振产品未撞击机器或其他电路板等.

如何正确的使用有源晶振

电处理:

电源连接到有源晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的游戏机晶振                                                                                                                                                                         假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度

有负载电容与阻抗

负载电容与阻抗设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.特别是汽车级7050贴片晶振设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.数码相机晶振调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

5

高精度晶振环保基本理念:

1.作为良好的企业市民,遵循本公司汽车电子晶振的动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用贴片金属面晶振资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进无源晶振环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

CXAF-751
