AKER晶振,有源晶振,SMAN-531晶振,智能防盗门有源贴片晶振

频率:0.5~156.25MHZ

尺寸:5.0*3.2mm

智能音箱晶振在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

AKER晶振,有源晶振,SMAN-531晶振,智能防盗门有源贴片晶振.有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

通讯设备晶振真空退火技术:晶振高真空退火处理是消除无线通信模块晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

安碁科技成立于西元1990年,主要从事数码相机晶振元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为环保晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

2

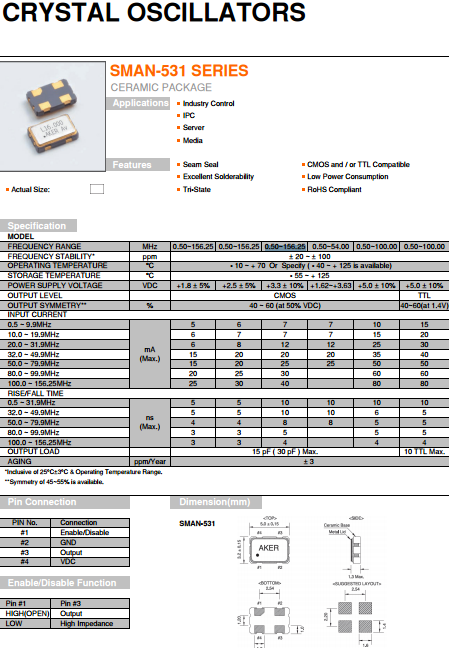

型号

SMAN-531晶振

输出频率范围

0.5~156.25MHZ

电源电压范围

+1.8~+5.0V

电源电压(Vcc

+1.8V/+2.5V/+3.3V/ +1.62V/~+3.63V/+5.0V/

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

输出

CMOS

输出负载

15pF

频率稳定度

常温偏差

±20ppm~±100ppm

温度特性


±0.5×10-6,±2.5×10-6 max./-30?+85
±0.5×10-6,±2.5×10-6 max./-40?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

3

SMBN-531

4

自动安装时的冲击:

自动安装和真空化引发的冲击会破坏产品特性并影响这些车载晶体振荡器产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对环保晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保高精度晶振产品未撞击机器或其他电路板等.

如何正确的使用有源晶振

电处理:

电源连接到指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个1.8V低电平5032晶振产品部分内的假如损坏那将不会工作.此外如果环保的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度

有负载电容与阻抗

负载电容与阻抗设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致智能手机晶振问题例如:失真的输出波形.特别是设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.数码相机晶振调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

5

台湾AKER晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供有源贴片晶振使用最佳的解决方案及最好的服务质量。NSK晶振是津绽OSC晶振科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理。

台湾AKER晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部振荡器资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

SMBN-531



6
