NEL晶振超低相噪和低G灵敏度贴片TCXO Oscillator

返回列表 来源:康华尔京瓷晶振 查看手机网址
扫一扫!NEL晶振超低相噪和低G灵敏度贴片TCXO Oscillator扫一扫!
浏览:- 发布日期:2020-03-21 17:20:26【
分享到:

当下随着电子产品技术的发展及提升,许多电子产品对所使用的石英晶振产品的性能越来越高,所以温补晶振在电子产品市场中应用相当广泛,虽然它贵,但是它性能好,够稳定,GPS定位模块,通信产品,高清摄像头,事件摄像机等产品或模块都有应用.耐尔晶振是美国的一家知名晶振厂家,该公司于上月推出了一款具备超低相噪和低G灵敏度性能贴片式封装的TCXO Oscillator(温补振荡器).

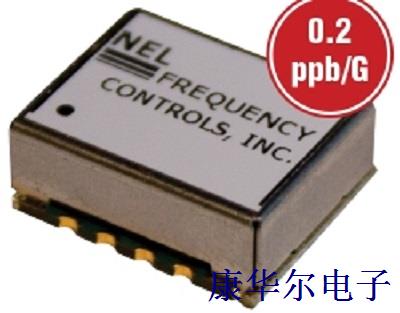

NEL晶振超低相噪和低G灵敏度贴片TCXO Oscillator

温补振荡器即温度补偿石英晶体振荡器,简称为温补晶振,英文简称为TCXO,与压控晶振,差分晶振等晶振产品同属于有源晶振系列产品,该产品自身带有温度补偿电路,可依据温度条件对自身的振荡频率进行调控,所以它能够在十分复杂的环境条件下工作,普通温补晶振具备高精度,高稳定性,低抖动等优越性能,接下来我们来看看NEL晶振推出的这款特殊的带超低相噪和低G灵敏度的温补晶振.

AN-XA7UXXXX系列贴片温度补偿晶体振荡器(TCXO),在基于FR4的小型表面贴装封装中提供具有出色温度稳定性的高频,极低相位噪声和抖动以及正弦波或互补金属氧化物半导体输出.

该系列石英晶振的性能特征如下:

  小型薄型贴片封装

  超低相位噪声

  出色的频率稳定性

  G灵敏度

  无乘法–无次谐波

  可用的Stratum3

  商用/两用

该系列有源晶振的参数规格表如下:

Parameter

Symb

Condition

Min

Typ

Max

Unit

Note

Electrical



Frequency Range

F

Sine-wave

60



125

MHz



Input Voltage

Vcc



3.135

3.30

3.465

V

A 0





4.75

5.0

5.25



Input Current

Icc

Sine





40

mA

@100MHz, 3.3V

Frequency Stab.

6F/F

Overall, available





±4.6



20 years

Frequency

6F/F

vs. Temperature



±0.5

±1

ppm

See chart

Stability



vs. Vcc

±0.1



ppm/V







aging

±1



ppm/year

First Year







±2.5



ppm

7 years







±3.5



ppm

10 years

G-sensitivity



Worst Direction



0.2



ppb/G

Preliminary

Calibration

6F/F

As shipped, 25ºC



±0.5

±1

ppm



Load



Sine

Internally AC-coupled 50 Ohm



Output power

P

Sine-wave Into

7

10



dBm

3.3V

(output code “S”)



50 Ohms

10

13



5.0V

Logic 1 (CMOS)

Voh



0.7Vcc





V

Output Code T

Logic 0 (CMOS)

Vol







0.1V

V

Output Code T

Duty Cycle





45/55



55/45

%

Output Code T

Rise/Fall Time

Tr/Tf





2

3



Output Code T

Spurious



Not setup related





-110

dBc



Harmonics



Sine-wave



-30

-25

dBc



SSB



@10Hz



-95





@100MHz,



@100 Hz

-125

Grade U



@1 KHz

-152





@10 KHz

-165





@100 KHz

-170



Input Impedance





>10K Ohm





Control voltage

Vc



0



3.0

V



Modulation bandwidth

MB







1.5

Hz



Deviation

ΔF/F

Vc=0V to 3.3V,25°C

±5

±7



ppm

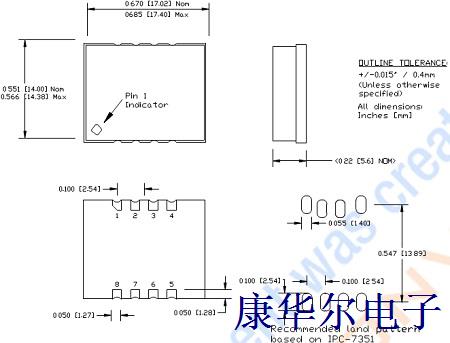

温补晶振的外观尺寸图如下:

NEL晶振超低相噪和低G灵敏度贴片TCXO Oscillator

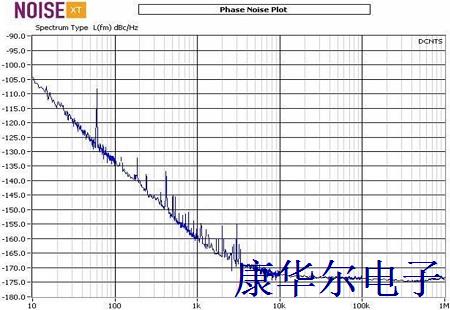

贴片晶振的相位噪声如下:

NEL晶振超低相噪和低G灵敏度贴片TCXO Oscillator

可见这款温补石英晶体振荡器比普通温补晶振多了低相噪和低G灵敏度的性能,当然除此之外,高度稳定频率信号也是吸引广大用户眼球的依仗.
