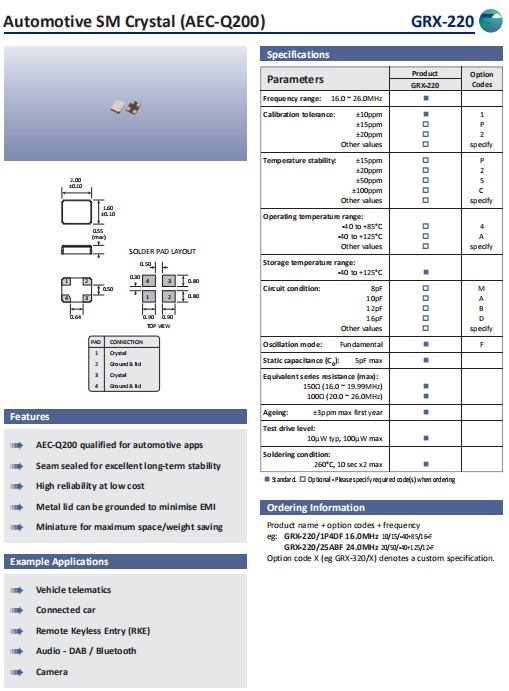

Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振

频率:16.000MHz~26.000MHz

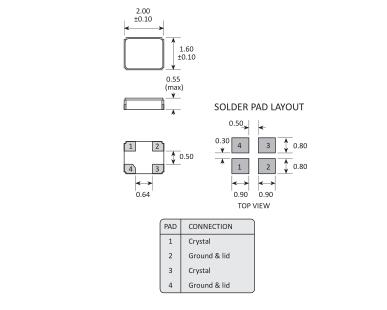

尺寸:2.0*1.6*0.55mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型水晶振动子,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振

Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,蓝牙播放器,单片机等领域.可对应16.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

高利奇晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,此外,我们还为全球导航卫星系统(如GPS)提供高精度无源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器(SPXO)、高稳定恒温晶体振荡器(OCXO)广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中.

 石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振

Golledge晶振

单位

GRX-220晶振

石英晶振基本条件

标准频率

f_nom

16.000MHz~26.000MHz

标准频率

储存温度

T_stg

-40℃~+125℃

裸存

工作温度

T_use

-40℃~+85℃

-40℃~+125℃

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10ppm

±15ppm

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30×10-6/-20℃+70℃

超出标准的规格请联系我们.

负载电容

CL

8.0pF

10.0pF

12.0pF

16.0pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 ×10-6/year Max.

+25°C,第一年


Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振


耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

激励功率

在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振

Golledge高利奇晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,低功耗晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.

Golledge晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振Golledge晶振,贴片晶振,GRX-220晶振,进口蓝牙晶振
