Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子

频率:24.000MHz~54.000MHz

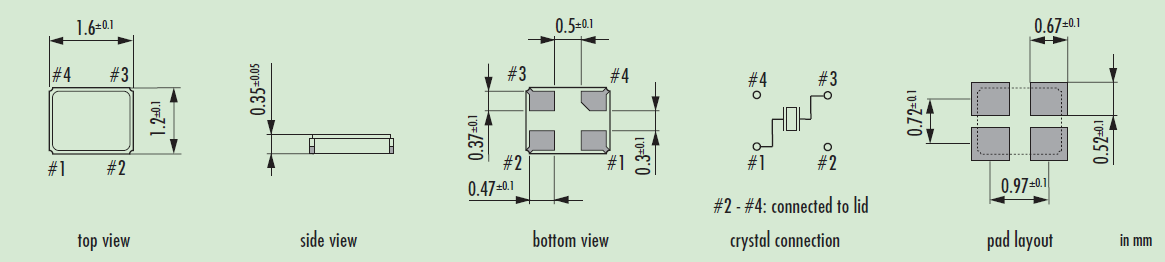

尺寸:1.6*1.2*0.35mm

小体积贴片1612石英晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(1.6×1.2×0.35mmtyp.)具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子

Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

JAUCH集团作为一家全球活跃生产欧美进口晶振的公司,我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的.JAUCH晶振每天都致力于遵循最高的公司治理标准,向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人.我们所有的活动都是按照社会标准和现行立法进行的.这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国,子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .,JAUCH Quartz America,inc .和所有现有的业务关系.

石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,统一电子生产晶振频率的高低是显示统一电子技术水平的一个方面,我公司统一电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家统一电子的竞争力,使晶振厂家统一电子在高频石英晶振的研发及生产领先于国内其它公司.Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子

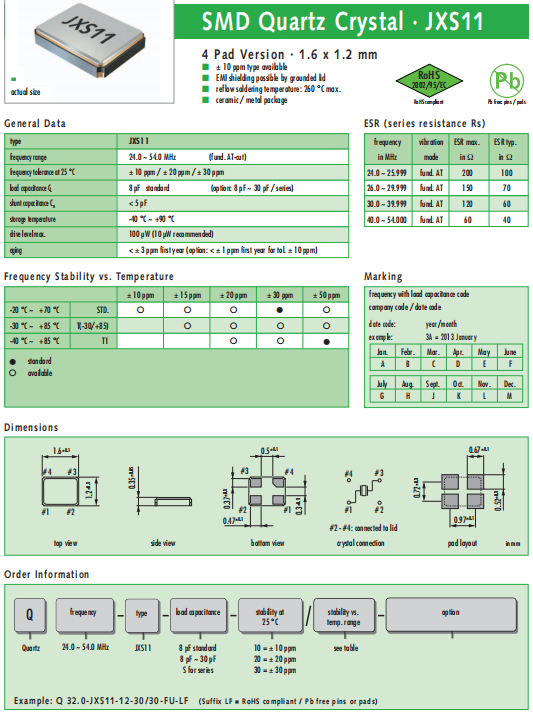

Jauch晶振规格

单位

JXS11晶振

石英晶振基本条件

标准频率

f_nom

24.000MHz~54.000MHz

标准频率

储存温度

T_stg

-40℃~+90℃

裸存

工作温度

T_use

-20℃~+70℃

-30℃~+85℃

-40℃~+85℃

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10ppm

±20ppm

±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±30×10-6/-20℃+70℃

超出标准的规格请联系我们.

负载电容

CL

8pF~30pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 ×10-6/year Max.

+25°C,第一年


Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子

机械振动的影响

晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子

JAUCH晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的环保晶振产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.

JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,石英水晶振动子的化学物质的管理强化等.

地域社会环境保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.

Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子Jauch晶振,贴片晶振,JXS11晶振,石英水晶振动子
