加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振

频率:8-50MHZ

尺寸:5.0*3.2*1.4mm

贴片晶振本身体积小,薄型石英晶体振荡器,特别适用于有目前快速发展的电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

加高电子(H.ELE.)致力于建立深厚的顾客信赖关系及满意度的提升.为达到全面服务客户对于石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体需求、制造质量与价格优势,我们在台湾、大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的沟通.

加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

2

加高振规格

单位

HSX530G晶振

石英晶振基本条件

标准频率

f_nom

8~50MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

300μW   Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±30ppm~±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

8PF,10PF,12PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

5000MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

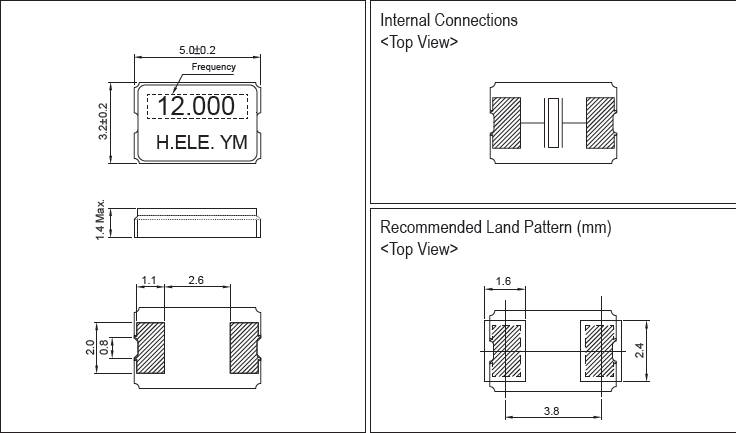

HSX530G 5032

4

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

加高MHZ晶振型号表:

MHZ

5

HELE加高晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

遵循RoHS (欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求.推动环境教育活动,持续强化全员及供货商的环保观念及认知,重视无有害物质的二脚贴片石英晶振产品及生产过程,致力推动设计绿色产品.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振
