NDK晶振,石英晶振,NR-2B晶振,NDK金属封装插件型晶振

频率：10~100MHZ

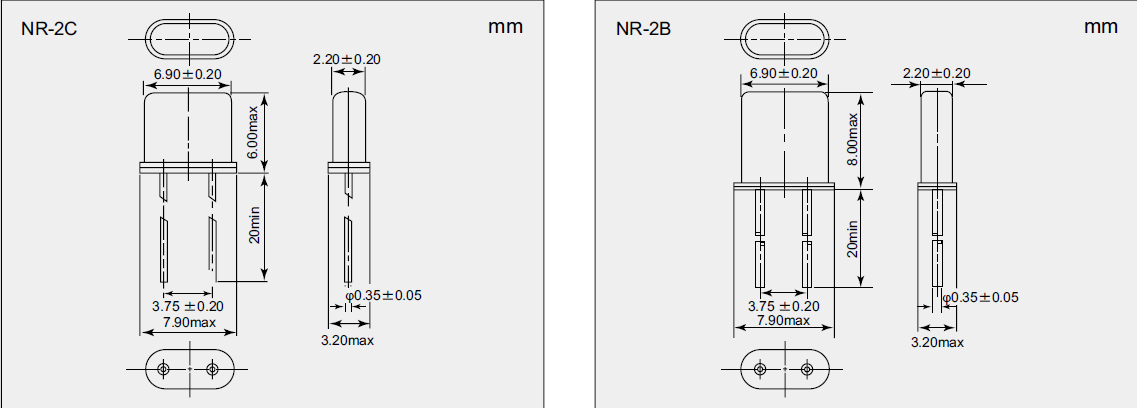

尺寸：6.90*8.00*2.20mm

石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27838351

日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、无源石英晶振器件的专业生产厂家,以"通过对客户的服务,为社会繁荣和世界和平作出贡献"的创业理念为基础于1948年成立.

NDK晶振,石英晶振,NR-2B晶振,NDK金属封装插件型晶振,外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

NDK晶振规格	单位	NR-2B晶振	石英晶振基本条件
标准频率	f_nom	10~100MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	10μW	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±20×10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	12pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	80kΩ max
频率老化	f_age	±3×10-6 / year Max.	+25°C,第一年

使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 .

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
