京瓷晶振,时钟振荡器,KC2016B-C1晶振,KC2016B25.0000C1GE00晶振

频率:1.500MHz~50.000MHz

尺寸:2.0*1.6*0.55mm

小型SMD有源晶振,缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~3.3V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

京瓷晶振,时钟振荡器,KC2016B-C1晶振,KC2016B25.0000C1GE00晶振.是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选+1.8V,+2.5V,+3.3V,以应对不同IC产品需要.

京瓷的全球业务提供各种各样的OSC晶振,包括先进的材料、部件、设备、设备、网络工程和其他服务.这种广泛的专业知识使京瓷能够在一个给定的产品线中集成全过程,从开发和生产到销售和物流.这种资源的有效利用产生了全群体协同效应,产生了卓越的性能、功能和价值的产品.京瓷致力于创造超越客户期望的价值.品牌承诺的性能,惊奇和喜悦在技术实力、优质的区域,和响应.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除SPXO晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

2

京瓷贴片晶振

标示

KC2016B-C1晶振

晶振基本信息对照表

标准范围

f0

1.500MHz~50.000MHz



電源電圧

Vcc

+1.8V~+3.3V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载

L_CMOS

15pF

CMOS出力

标准频率偏差

f_tol

±25、±30、±50、±100×10-6 max.

KC2016B-C1 OSC

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.



对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.880MHz)

10%Vcc90%L_CMOS=15pF

3

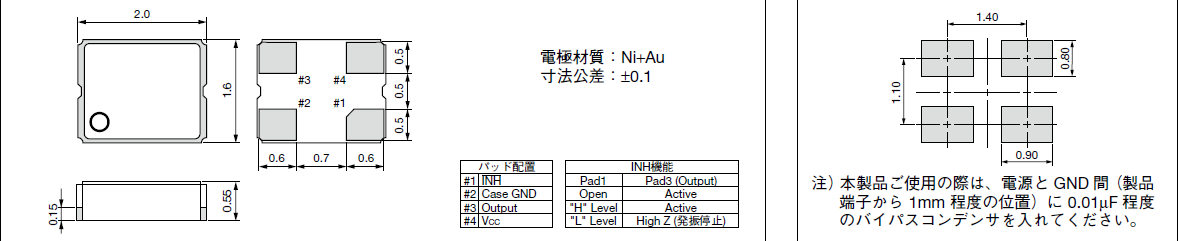

KC2016B_c1_2.0_1.6

4

机械振动的影响

石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.京瓷晶振,时钟振荡器,KC2016B-C1晶振,KC2016B25.0000C1GE00晶振

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存有源贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

5

京瓷集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

环境政策,在其小尺寸低损耗振荡器业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动

京瓷晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.京瓷晶振,时钟振荡器,KC2016B-C1晶振,KC2016B25.0000C1GE00晶振

对我们的贴片有源晶体振荡器产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
