领先全球希华晶体和有源振荡器选型及应用宝典

来源：康华尔京瓷晶振查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2023-09-26 16:43:53【大中小】

分享到：

领先全球希华晶体和有源振荡器选型及应用宝典，希华提供各种不同石英晶体元件，具有各种尺寸、广泛的频率范围且高精度的频率振荡和低ESR。产品包含非主动式元件的Crystal (晶体)、Thermistor (内置热敏型晶体)、Tuning Fork (音叉型晶体)，及主动元件的振荡器，包含XO (石英晶体振荡器)、VCXO (电压控制石英晶体振荡器)、TCXO/VCTCXO (温度补偿/电压控制温度补偿石英晶体振荡器)。产品主要应用于高阶通信、消费性电子、物联网、汽车、工业产业。

晶体谐振器是利用石英晶片镀上膜层之后产生压电效应的一种被动元器件。再将石英晶体加上电压的话，石英水晶会发生形变 (压电效应)，从而振动产生接近其固有振动数的稳定且高精度的频率。


Series

Package Size
(mm)

Nominal Frequency

Frequency Stability

Temperature Range

Datasheet

XTL92

1.0 x 0.8 x 0.3

37.4 - 80MHz

±20ppm

-30 ~ +85℃

XTL91

1.2 x 1.0 x 0.3

24 - 80MHz

±15ppm

-30 ~ +85℃

XTL90

1.6 x 1.2 x 0.35

24 - 80MHz

±15ppm
±30ppm

-30 ~ +85℃
-40 ~ +105℃

XTL90

1.6 x 1.2 x 0.35

24 - 60MHz

±15ppm
±30ppm

-30 ~ +85℃
-40 ~ +125℃

XTL50

2.0 x 1.6 x 0.55

16 - 80MHz

±15ppm
±30ppm

-30 ~ +85℃
-40 ~ +105℃

XTL50

2.0 x 1.6 x 0.55

16 - 60MHz

±15ppm
±50ppm

-30 ~ +85℃
-40 ~ +125℃

XTL58

2.5 x 2.0 × 0.6

12 - 66MHz

±15ppm
±30ppm

-30 ~ +85℃
-40 ~ +105℃

XTL58

2.5 x 2.0 × 0.6

12 - 54MHz

±15ppm
±50ppm

-30 ~ +85℃
-40 ~ +125℃

XTL57

3.2 x 2.5 × 0.8

8 - 54MHz

±15ppm
±30ppm

-30 ~ +85℃
-40 ~ +105℃

XTL57

3.2 x 2.5 × 0.8

8 - 54MHz

±15ppm
±50ppm

-30 ~ +85℃
-40 ~ +125℃

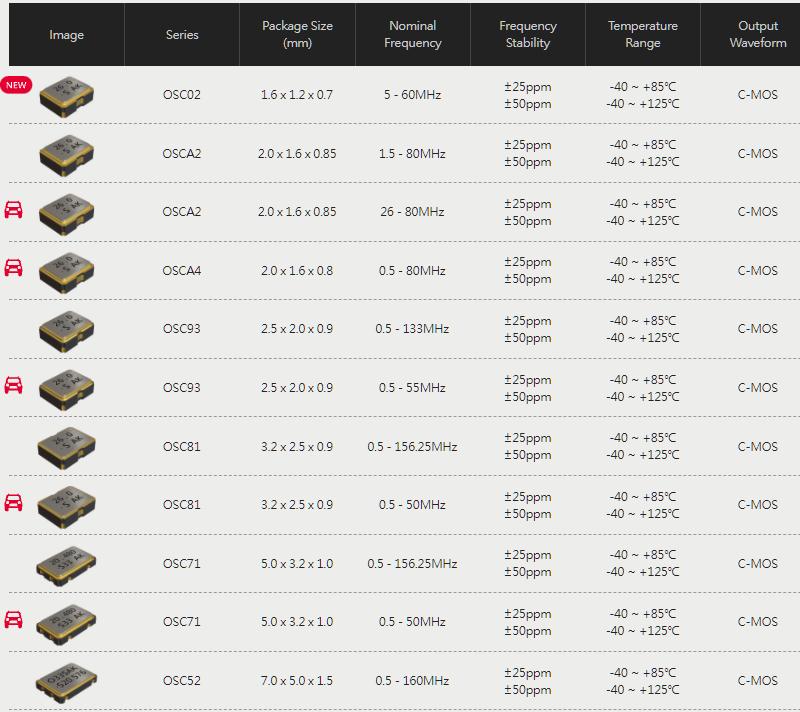

XO (石英晶体振荡器) 是将晶体谐振器与发振电路集成化，产品无温度补偿功能、也无温度控制的最简单的晶体振荡器。其中产品系列别更是有XO、TCXO (温度补偿石英晶体振荡器)、VCXO (电压控制石英晶体振荡器)，依据客户使用的模组与系统而有不同的产品可以选用，目前运用于5G网域基础架设、?资料中心、?伺服器、?车用、?航太卫星。领先全球希华晶体和有源振荡器选型及应用宝典.


Series

Package Size
(mm)

Nominal Frequency

Frequency Stability

Temperature Range

Output Waveform

Supply Volatage

Datasheet

OSCA2

2.0 x 1.6 x 0.85

1.5 - 80MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSCA2

2.0 x 1.6 x 0.85

26 - 80MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSCA4

2.0 x 1.6 x 0.8

0.5 - 80MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC93

2.5 x 2.0 x 0.9

0.5 - 133MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC93

2.5 x 2.0 x 0.9

0.5 - 55MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC81

3.2 x 2.5 x 0.9

0.5 - 156.25MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC81

3.2 x 2.5 x 0.9

0.5 - 50MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC71

5.0 x 3.2 x 1.0

0.5 - 156.25MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC71

5.0 x 3.2 x 1.0

0.5 - 50MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

OSC52

7.0 x 5.0 x 1.5

0.5 - 160MHz

±25ppm
±50ppm

-40 ~ +85℃
-40 ~ +125℃

C-MOS

1.8 / 2.5 / 3.3

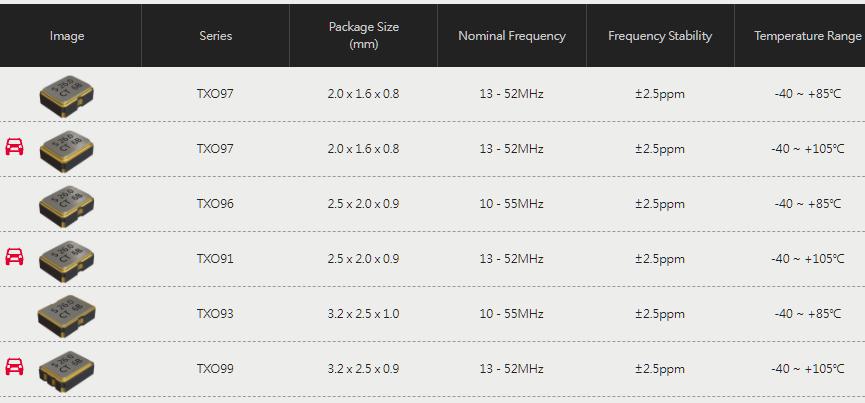

TCXO是一种通过内置具有与晶体谐振器温度特性正相反的特性电路 (即温度补偿电路)，包含VCTCXO (电压控制温度补偿石英晶体振荡器) ,来获得可覆盖宽温温度范围的温度特性的高精度晶体振荡器。目前运用于GNSS/GPS、?5G基站、?航太、?ADAS。


Series

Package Size
(mm)

Nominal Frequency

Frequency Stability

Temperature Range

Datasheet

TXO97

2.0 x 1.6 x 0.8

13 - 52MHz

±2.5ppm

-40 ~ +85℃

TXO97

2.0 x 1.6 x 0.8

13 - 52MHz

±2.5ppm

-40 ~ +105℃

TXO96

2.5 x 2.0 x 0.9

10 - 55MHz

±2.5ppm

-40 ~ +85℃

TXO91

2.5 x 2.0 x 0.9

13 - 52MHz

±2.5ppm

-40 ~ +105℃

TXO93

3.2 x 2.5 x 1.0

10 - 55MHz

±2.5ppm

-40 ~ +85℃

TXO99

3.2 x 2.5 x 0.9

13 - 52MHz

±2.5ppm

-40 ~ +105℃

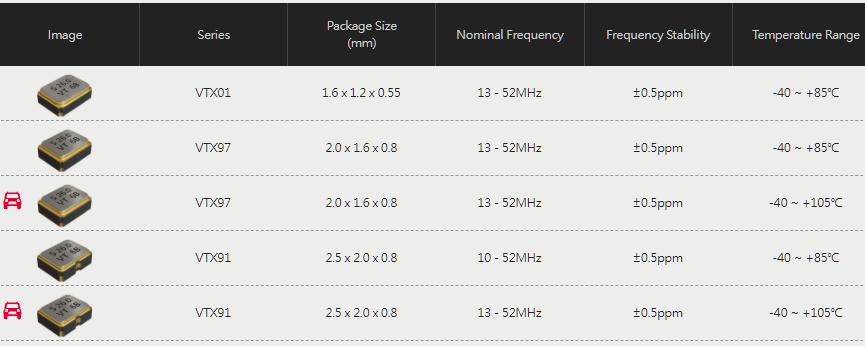

VC-TCXO是一种通过内置具有与晶体谐振器温度特性正相反的特性电路 (即温度补偿电路)，包含VCTCXO (电压控制温度补偿石英晶体振荡器) ,来获得可覆盖宽温温度范围的温度特性的高精度晶体振荡器。目前运用于GNSS/GPS、5G基站、航太、ADAS。


Series

Package Size
(mm)

Nominal Frequency

Frequency Stability

Temperature Range

Datasheet

VTX01

1.6 x 1.2 x 0.55

13 - 52MHz

±0.5ppm

-40 ~ +85℃

VTX97

2.0 x 1.6 x 0.8

13 - 52MHz

±0.5ppm

-40 ~ +85℃

VTX97

2.0 x 1.6 x 0.8

13 - 52MHz

±0.5ppm

-40 ~ +105℃

VTX91

2.5 x 2.0 x 0.8

10 - 52MHz

±0.5ppm

-40 ~ +85℃

VTX91

2.5 x 2.0 x 0.8

13 - 52MHz

±0.5ppm

-40 ~ +105℃

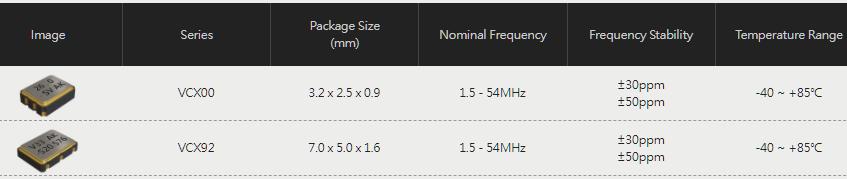

VCXO (压控晶体振荡器) 是一种晶体振荡器，其频率由晶体决定，但可以借助施加到输入端的外部控制电压进行调节或调谐。产品用途于5G网域基础架设, 基地台。


Series

Package Size
(mm)

Nominal Frequency

Frequency Stability

Temperature Range

Datasheet

VCX00

3.2 x 2.5 x 0.9

1.5 - 54MHz

±30ppm
±50ppm

-40 ~ +85℃

VCX95

5.0 x 3.2 x 1.1

1.5 - 61.44MHz

±30ppm
±50ppm

-40 ~ +85℃

VCX91

7.0 x 5.0 x 1.6

1.5 - 54MHz

±30ppm
±50ppm

-40 ~ +85℃

Siward设计的多层压电晶片，用于移动电话和其他高速通信所需的射频滤波器组件。多层晶片的每个衬底被设计成使得滤波器设计具有高频率、宽BW、低插入损耗、高Q因子和TCF(频率的温度系数),特别是对于5G (NR频带)性能，以减轻滤波器设计的负担。

希华晶振在网路通信产业应用布局相当广泛，主要在网路通讯设备、智能居家、射频元件、基地台、伺服器及通讯技术应用（Wi-Fi、BT、UWB、Rora）上提供广泛的产品组合，满足次世代网通的技术要求，提供更高的传输速度、更远的传输距离、更稳定的网路。

Mfr Part #	Mfr	Supplier	Description	Series	Frequency	Frequency Tolerance	Load Capacitance
XTL721-Q23-048	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	6pF
XTL721-S349-005	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	7pF
XTL721-S999-301	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	9pF
XTL721-S999-429	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	6pF
XTL741-S999-319	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	9pF
XTL741-U11-402	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	7pF
XTL741-S999-298	SIWARD晶振	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	12.5pF
XTL741-S999-379	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	7pF
XTL741-S999-327	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	4pF
XTL721-S999-286	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	12.5pF
XTL751-S999-544	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	12.5pF
XTL751-S999-548	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	9pF
XTL751-S999-420	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	7pF

随着科技进步加上COVID-19 疫情的推波助澜，穿戴式装置及IoT产品已无孔不入渗透在日常生活与工作中。有鉴于此领域产品普遍体积小、可用的电池电量有限、长时间处于待命，因此希华产品具有小型化、低耗电特性、保持灵活与耐用，来因应需求。

5G拥有高速度、低延迟、多连结等优点，让智慧型手机品牌开始扩大5G产品系列，以满足视讯串流、视讯会议、音乐和游戏等资料密集型服务日益增加的需求，同时也代表着对频率元件要求更加严谨与复杂。希华在手机领域耕耘多年，与Tier 1手机晶片客户有多年的良好合作关系，提供高稳定、高精准度、高频的产品来满足各种客户需求。

消费性电子应用相当广泛，从PC、NB、电竞、POS到各种日常电子产品。希华拥有全面性的产品尺寸组合，产品种类多元、多种封装尺寸、频率范围宽广，满足各种市场特性需求，并随时关注核心客户的需求与动向，快速回应市场。

在全球倾力支持减碳和再生能源发展的背景下，电动车 (EV) 被视为不可阻挡的趋势，先进驾驶辅助系统 (ADAS) 与车联网 (V2X) 通信技术，成为下一代汽车的重要组成部分。希华为各种汽车电子应用提供广泛的产品组合，车载产品皆通过AEC-Q200认证标准，并符合IATF16949汽车产业品质管理系统，能在极端及高温环境下提供高稳定及精确的时脉。
