百利通亚陶晶振,贴片晶振,FHQ晶振,台产无源SMD面晶振

频率:12-66MHZ

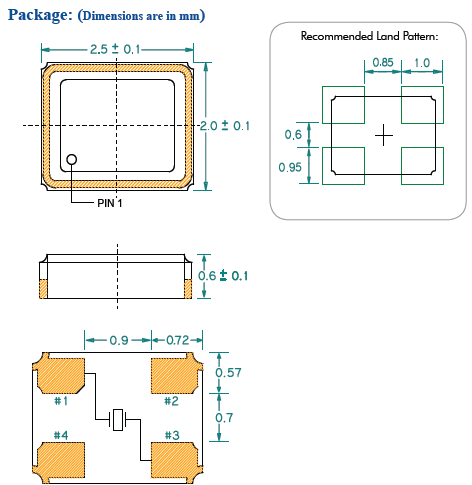

尺寸:2.5*2.0*0.6mm

此款SMD晶体并且可以承受回流焊接的高的波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高的速的工作效率,2520晶振产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

台湾百利通亚陶晶振的技术为高带宽、高速串行连接协议所引起的挑战提供了系统设计解决方案.Pericom百利通亚陶晶振公司于1990年由许志明和许志恒(Alex Hui 和 John Hui)共同在美国加州圣何西市创立,公司由此蓬勃发展成为一家在全球拥有超过900名员工的公司,并在北美(我们的总部所在地)和亚洲建立了设计中心;亚陶晶振的技术和销售支持办事处遍布全球.

百利通亚陶晶振,贴片晶振,FHQ晶振,台产无源SMD面晶振,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振的切割设计:用不同角度对晶振的石英晶体进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

2

百利通亚陶晶振规格

单位

FHQ晶振

石英晶振基本条件

标准频率

f_nom

12.000~66.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C  +125°C

标准温度

激励功率

DL

100μW Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±20×10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

7~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

500MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

FHQ 2520

百利通亚陶FH晶振料号系列编码表:

原厂编码 厂家 型号 系列 频率 频率稳定度 包装/封装 尺寸 高度
GC0800044 Diodes Incorporated  GC MHz Crystal 8MHz ±50ppm HC49/US (11.70mm x 4.80mm) (4.20mm)
FL1200112 Diodes Incorporated  FL MHz Crystal 12MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2000059 Diodes Incorporated  FL MHz Crystal 20MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400022 Diodes Incorporated  FL MHz Crystal 24MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2500133 Diodes Incorporated  FL MHz Crystal 25MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL3000037 Diodes Incorporated  FL MHz Crystal 30MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400081 Diodes Incorporated  FL MHz Crystal 24MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL3200037 Diodes Incorporated  FL MHz Crystal 32MHz ±15ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400067 Diodes Incorporated  FL MHz Crystal 24MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL4000157Z Diodes Incorporated  FL MHz Crystal 40MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2600177Z Diodes Incorporated  FL MHz Crystal 26MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
4

使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 .

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

百利通亚陶晶振型号表:

百利通亚陶

5

百利通亚陶晶振晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.百利通亚陶晶振,贴片晶振,FHQ晶振,台产无源SMD面晶振

台湾亚陶晶振科技股份有限公司,依据'ISO 14001环境/OHSAS-18001安卫管理系统'要求制定本'环境/安卫手册',以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、台湾贴片晶振产品及服务.

亚陶百利通晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
