百利通亚陶晶振,贴片晶振,FL晶振,FL1200112晶振

频率:8-66MHZ

尺寸:3.2*2.5*0.68mm

小型贴片台产晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶科技成立于2000年,为信息与通讯产业关键零组件制造业者.2001年获经济部核发「新兴重要策略性产业」核准函,为政府重点扶植之高科技产业;本公司为国内第一家通过ISO9001国际质量认证之专业石英晶体振荡器生产厂商.

百利通亚陶晶振,贴片晶振,FL晶振,FL1200112晶振,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,进口贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

2

百利通亚陶晶振规格

单位

FL晶振

石英晶振基本条件

标准频率

f_nom

8.000~66.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C  +125°C

标准温度

激励功率

DL

100μW Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±20×10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

8~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

500MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

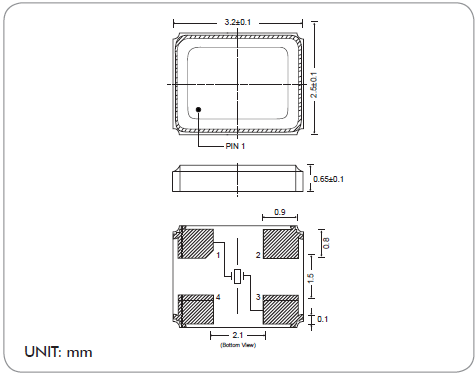

FL 3225

百利通亚陶晶振料号系列编码表:

原厂编码 厂家 型号 系列 频率 频率稳定度 包装/封装 尺寸 高度
GC0800044 Diodes Incorporated  GC MHz Crystal 8MHz ±50ppm HC49/US (11.70mm x 4.80mm) (4.20mm)
FL1200112 Diodes Incorporated  FL MHz Crystal 12MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2000059 Diodes Incorporated  FL MHz Crystal 20MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400022 Diodes Incorporated  FL MHz Crystal 24MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2500133 Diodes Incorporated  FL MHz Crystal 25MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL3000037 Diodes Incorporated  FL MHz Crystal 30MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400081 Diodes Incorporated  FL MHz Crystal 24MHz ±30ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL3200037 Diodes Incorporated  FL MHz Crystal 32MHz ±15ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2400067 Diodes Incorporated  FL MHz Crystal 24MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL4000157Z Diodes Incorporated  FL MHz Crystal 40MHz ±10ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
FL2600177Z Diodes Incorporated  FL MHz Crystal 26MHz ±20ppm 4-SMD (3.20mm x 2.50mm) (0.75mm)
4

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.

百利通亚陶晶振型号表:

百利通亚陶

5

我们将持续关注企业社会责任各项新议题,使本公司台湾百利通亚陶晶振更加完整并落实企业社会责任所有面向. 对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.百利通亚陶晶振,贴片晶振,FL晶振,FL1200112晶振

百利通亚陶晶振科技本于'善尽企业责任、降低环境冲击、提升员工健康'的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显着,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

亚陶百利通晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的高精度贴片晶振产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
