百利通亚陶晶振,贴片晶振,FWQ晶振,台产车载耐高温晶振

频率:16-66MHZ

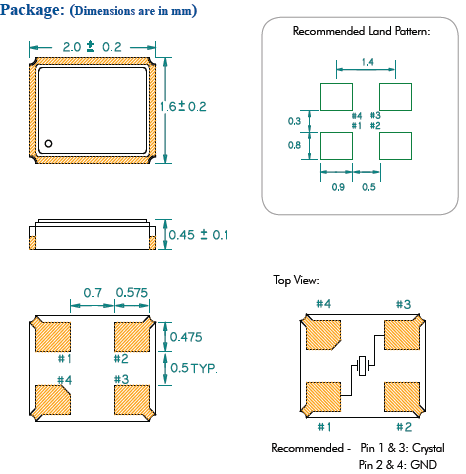

尺寸:2.0*1.6*0.45mm

小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从16MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶科技成立于2000年,为信息与通讯产业关键零组件制造业者.2001年获经济部核发「新兴重要策略性产业」核准函,为政府重点扶植之高科技产业;本公司为国内第一家通过ISO9001国际质量认证之专业石英晶体振荡器生产厂商.

百利通亚陶晶振,贴片晶振,FWQ晶振,台产车载耐高温晶振,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高的温回流焊曲线特性.

晶振高精密点胶技术:石英进口晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

2

百利通亚陶晶振规格

单位

FWQ晶振

石英晶振基本条件

标准频率

f_nom

16.000~66.000MHz

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-20°C  +125°C

标准温度

激励功率

DL

10μW

推荐:0.1μW  0.5μW

频率公差

f_— l

±20×10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

7~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

500MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

FWQ 2016

百利通亚陶晶振料号系列编码表:

原厂编码 厂家 型号 系列 频率 频率稳定度 包装/封装 尺寸 高度
FW1600008 Diodes Incorporated FW MHz  16MHz ±20ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW1920001 Diodes Incorporated FW MHz  19.2MHz ±20ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW2600018 Diodes Incorporated FW MHz  26MHz ±10ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW3740009 Diodes Incorporated FW MHz  37.4MHz ±15ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW2000008 Diodes Incorporated FW MHz  20MHz ±10ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW3000010 Diodes Incorporated FW MHz  30MHz ±30ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW4000001 Diodes Incorporated FW MHz  40MHz ±15ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW2400001 Diodes Incorporated FW MHz  24MHz ±50ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
FW1600010 Diodes Incorporated FW MHz  16MHz ±20ppm 4-SMD (2.00mm x 1.60mm) (0.55mm)
4

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

百利通亚陶晶振型号表:

百利通亚陶

5

以台湾晶振同业中最先进的技术,提供信息及通讯产业最可靠高阶SMD贴片晶振,石英晶振,有源晶振,压控振荡器, 时钟晶体,2016小型石英晶体,压电石英晶振产品,来取代进口晶振相关产品,以强化台湾晶振信息暨通讯产业在全球之竞争力.百利通亚陶晶振晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.

台湾亚陶晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.百利通亚陶晶振,贴片晶振,FWQ晶振,台产车载耐高温晶振

亚陶百利通晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
