百利通亚陶晶振,贴片晶振,FH晶振,FH1200004晶振

频率:12-66MHZ

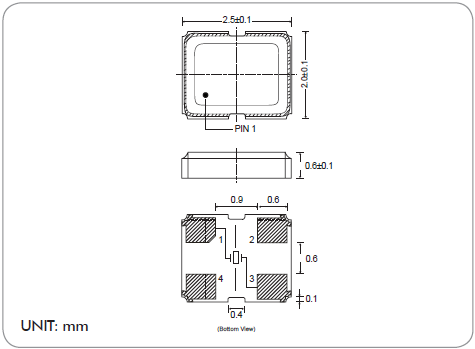

尺寸:2.5*2.0*0.6mm

贴片石英晶体谐振器,又简称为排带包装,这是这无源石英晶振产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高的速的焊接,大大节约人工,提高的工作效率.卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

晶振产品应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业.台湾百利通亚陶晶振是一家专为计算、通讯与消费产品市场提供集成化连接、先进时频和信号完整性解决方案的、快速增长的半导体公司.

百利通亚陶晶振,贴片晶振,FH晶振,FH1200004晶振,本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

2

百利通亚陶晶振规格

单位

FH晶振

石英晶振基本条件

标准频率

f_nom

12.000~66.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C  +125°C

标准温度

激励功率

DL

10μW Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±20×10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

7~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

500MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

FH 2520

百利通亚陶FH晶振料号系列编码表:

原厂编码 厂家 型号 系列 频率 频率稳定度 包装/封装 尺寸 高度
FH1200004 Diodes Incorporated  FH MHz Crystal 12MHz ±15ppm 4-SMD (2.50mm x 2.00mm) (0.60mm)
FH3000007 Diodes Incorporated  FH MHz Crystal 30MHz ±30ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH4000047 Diodes Incorporated  FH MHz Crystal 40MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH1840004 Diodes Incorporated  FH MHz Crystal 18.432MHz ±30ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH4800014 Diodes Incorporated  FH MHz Crystal 48MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH1200001 Diodes Incorporated  FH MHz Crystal 12MHz ±30ppm 4-SMD (2.50mm x 2.00mm) (0.60mm)
FH4000039 Diodes Incorporated  FH MHz Crystal 40MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH3200011 Diodes Incorporated  FH MHz Crystal 32MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH2400049 Diodes Incorporated  FH MHz Crystal 24MHz ±30ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH2600022 Diodes Incorporated  FH MHz Crystal 26MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH1600011 Diodes Incorporated  FH MHz Crystal 16MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH2400015 Diodes Incorporated  FH MHz Crystal 24MHz ±25ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)
FH3840024Z Diodes Incorporated  FH MHz Crystal 38.4MHz ±10ppm 4-SMD (2.50mm x 2.00mm) (0.70mm)

4

超声波清洗

(1)使用AT-切割晶体和表面滤波器(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

(3)请勿清洗开启式晶振产品

(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

百利通亚陶晶振型号表:

百利通亚陶

5

亚陶百利通晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.百利通亚陶晶振,贴片晶振,FH晶振,FH1200004晶振

以台湾晶振同业中最先进的技术,提供信息及通讯产业最可靠高阶SMD贴片晶振,石英晶振,有源晶振,压控振荡器, 时钟晶体,压电石英晶振产品,来取代进口晶振相关产品,以强化台湾晶振信息暨通讯产业在全球之竞争力.
百利通亚陶晶振晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.

我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.
