百利通亚陶晶振,贴片晶振,US晶振,US3200005Z晶振

频率：24-66MHZ

尺寸：1.6*1.2*0.4mm

贴片晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前快速发展的电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-27838351

亚陶晶振科技是美商Pericom百利通亚陶晶振集团 (NASDQ: PSEM) 的子公司,在2010年,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成).SaRonix-eCera仍为Pericom百利通晶振公司晶振频率控制产品的品牌.

百利通亚陶晶振,贴片晶振,US晶振,US3200005Z晶振,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

百利通亚陶晶振规格	单位	US晶振	石英晶振基本条件
标准频率	f_nom	24~66MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10μW	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±20×10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±50× 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8~20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	500MΩ min
频率老化	f_age	±3PPM / year Max.	+25°C,第一年

百利通亚陶晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	频率稳定度	包装/封装	尺寸	高度
F90800018Q	Diodes Incorporated	F9	MHz	8MHz	±50ppm	2-SMD	(5.00mm x 3.20mm)	(1.35mm)
US3200005Z	Diodes Incorporated	US	MHz	32MHz	±10ppm	4-SMD	(1.60mm x 1.20mm)	(0.35mm)
G13270007	Diodes Incorporated	G1	kHz (Tuning Fork)	32.768kHz	-	Cylindrical Can	(3.00mm)	(8.20mm)
G13270009	Diodes Incorporated	G1	kHz (Tuning Fork)	32.768kHz	-	Cylindrical Can	(3.00mm)	(8.20mm)
F92400054	Diodes Incorporated	F9	MHz	24MHz	±30ppm	2-SMD	(5.00mm x 3.20mm)	(1.35mm)
F92500042	Diodes Incorporated	F9	MHz	25MHz	±50ppm	2-SMD	(5.00mm x 3.20mm)	(1.35mm)
F90800021	Diodes Incorporated	F9	MHz	8MHz	±30ppm	2-SMD	(5.00mm x 3.20mm)	(1.35mm)
F91200084	Diodes Incorporated	F9	MHz	12MHz	±30ppm	2-SMD	(5.00mm x 3.20mm)	(1.35mm)
US3840005Z	Diodes Incorporated	US	MHz	38.4MHz	±10ppm	4-SMD	(1.60mm x 1.20mm)	(0.35mm)

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

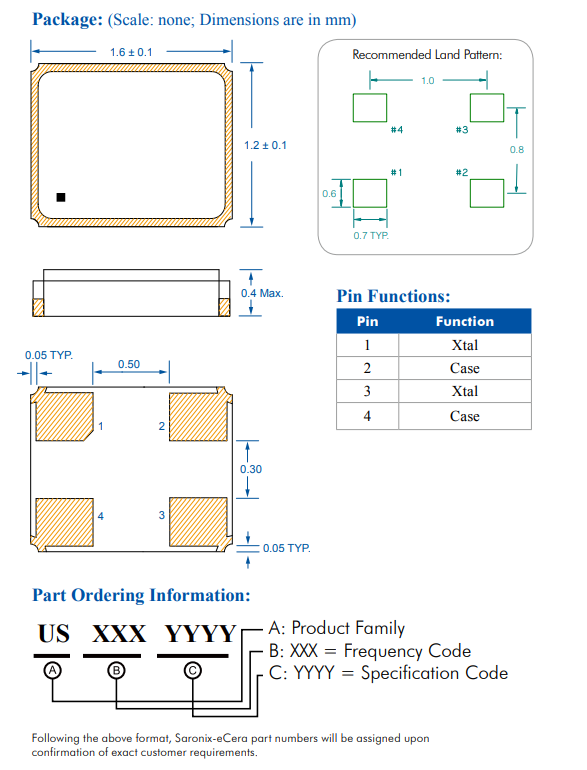

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

百利通亚陶

百利通亚陶晶振科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显着,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

台湾亚陶晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、压电石英晶体产品及服务.

我们将持续关注企业社会责任各项新议题,使本公司台湾百利通亚陶晶振更加完整并落实企业社会责任所有面向. 百利通亚陶晶振,贴片晶振,US晶振,US3200005Z晶振

对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.
