富士晶振,石英晶振,UM-1晶振,无源石英晶振

频率:6.0-200.0MHz

尺寸:7.9*2.4mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

富士晶振公司股份有限公司1994年3月,为了扩充石英晶体振荡器设备的销售机型,该公司将与韩国sunny electronics公司,山梨的无线电波股份公司,株山公司签订合同.1998年4月,为了提高质量,还导入了网络分析仪和其他检查器.

富士晶振,石英晶振,UM-1晶振,无源石英晶振,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高的可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术:进口贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

2

富士晶振规格

单位

UM-1晶振

石英晶振基本条件

标准频率

f_nom

6.0-200.0MHz

标准频率

储存温度

T_stg

-10°C  +85°C

裸存

工作温度

T_use

-10°C  +85°C

标准温度

激励功率

DL

100μW   Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±5ppm~±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

16PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

5000MΩ min


频率老化

f_age

±1PPM / year Max.

+25°C,第一年

3

UM_HC49U

4

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

富士MHZ晶振型号表:

MHZ

5

富士晶振公司严格遵守国家有关工程建设法律,法规,不断提高员工的质量意识和能力,履行合约,信守承诺,坚持开拓创新,不断提升企业的施工技术素质和大体积插件晶振的质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.

严格遵守国家职业安全健康法律,法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料,设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.

富士晶振公司自觉遵守有关环境法律,法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料,设备及施工工艺,做到污染预防,最终创建具有环保,节能,适宜性特征的优质工程.富士晶振,石英晶振,UM-1晶振,无源石英晶振

6

深圳市康华尔电子有限公司

QQ联系
632862232
服务热线
138-2330-0879
电话
86-0755-27838351
邮 箱
konuaer@163.com
传 真
+86-0755-27883106
公司地址
广东深圳市宝安宝安大道东95号浙商银行大厦1905
  • 康华尔微信
  • 康华尔公众号

采购:富士晶振,石英晶振,UM-1晶振,无源石英晶振

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

富士晶振,石英晶振,HC-49/U晶振,插件晶振
富士晶振,石英晶振,HC-49/U晶振,插件晶振
插件无源石英晶振适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高的可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振.
富士晶振,石英晶振,HC-49/US晶振,无源晶振
富士晶振,石英晶振,HC-49/US晶振,无源晶振
引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高的精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的佳选择.符合RoHS/无铅.

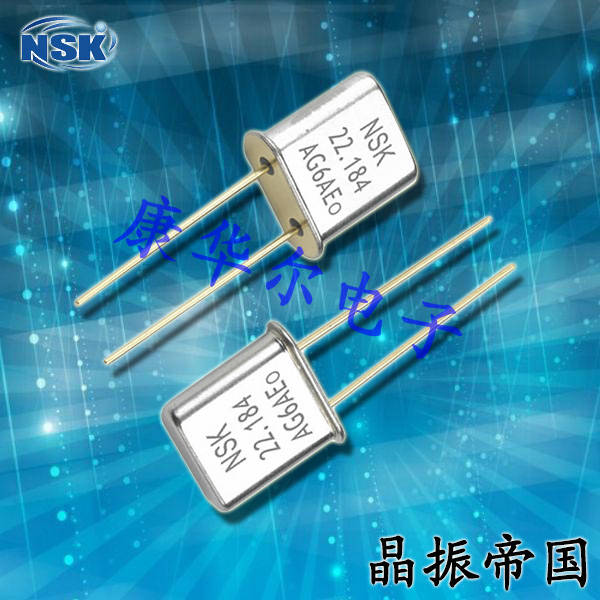

NSK晶振,石英晶振,NXB UM-5晶振,石英引脚焊接晶振
