京瓷晶振,贴片晶振,CX3225GA晶振,CX3225GA24000D0PTVCC晶振

频率：8~54MHZ

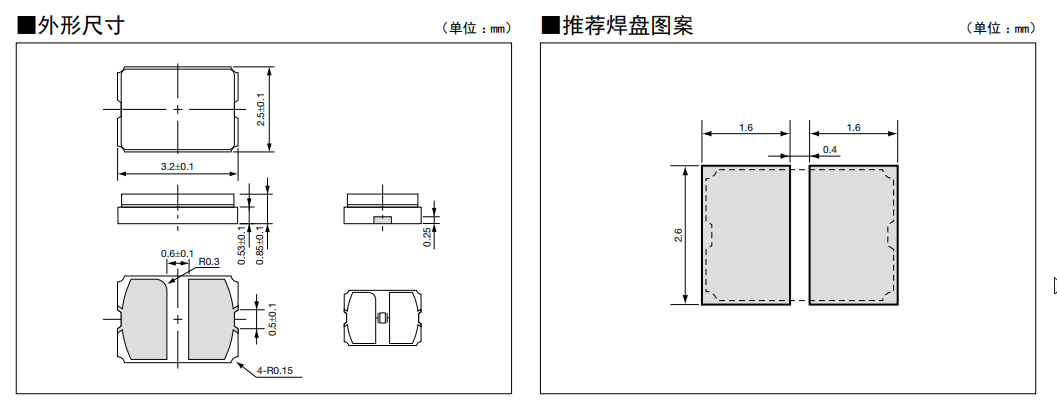

尺寸：3.2*2.5*0.85mm

小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27838351

京瓷晶振集团在全球的事业涉及原料、零件、设备、机器,以及服务、网络等各个领域.在集团内部,若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器,3225晶振等产品和事业视为一条生产线,其开发、生产、销售以及物流等等,所有程序都被有机地结合起来,并且有效地利用现有经营资源,通过发挥协同效应,使其构筑得更加牢固.

京瓷晶振,贴片晶振,CX3225GA晶振,CX3225GA24000D0PTVCC晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高的信赖性适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

京瓷晶振规格	单位	CX3225GA晶振	石英晶振基本条件
标准频率	f_nom	8~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +150°C	裸存
工作温度	T_use	-40°C ～ +150 °C	标准温度
激励功率	DL	10μW	推荐:0.1μW ～ 0.5μW
频率公差	f_— l	±10×10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/
频率温度特征	f_tem	±12 × 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	8pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	60kΩ max
频率老化	f_age	±3×10-6 / year Max.	+25°C,第一年

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.京瓷晶振,贴片晶振,CX3225GA晶振,CX3225GA24000D0PTVCC晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

京瓷晶振致力于环境保护,包括预防污染.在产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.

京瓷晶振所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场.为了回应客户的期待,京瓷石英晶体振荡器,有源晶振,石英水晶振动子 ,压控振荡器,在价格、质量、服务等所有方面都渗透"客户第一"的理念,不断为全球市场奉献新价值.

京瓷晶振集团希望销售的所有SMD晶振产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了"环境友好理念".将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为"环保商品",并针对所有产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力.
