希华晶振,贴片晶振,SX-5032晶振,进口四脚焊接SMD晶振

频率:8-100MHZ

尺寸:5.0*3.2*0.7mm

贴片晶振本身体积小,薄型车载晶振,特别适用于有目前快速发展的电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

希华晶振敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的发展主流,致力于开发小型化、高频与光电领域等产品,与日本同业并驾齐驱.且深耕微机电(MEMS)技术领域,加速导入TF 贴片晶振的量产,藉以扩大公司营收规模并且提升获利空间.

希华晶振,贴片晶振,SX-5032晶振,进口四脚焊接SMD晶振,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.符合AEC-Q200标准.

石英晶振在选用晶片时应注意温度范围、进口晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

2

希华晶振规格

单位

SX-3225晶振

石英晶振基本条件

标准频率

f_nom

8~100MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-10°C  +80°C

标准温度

激励功率

DL

100μW   Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±10ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

10PF,12PF,16PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

5000MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

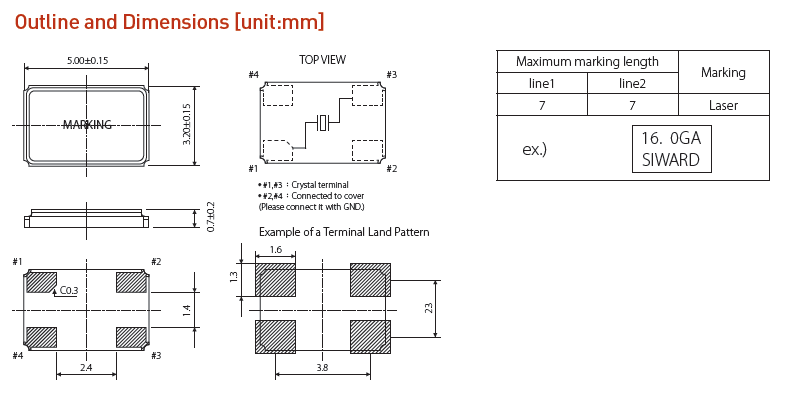

SX-5032 5032

4

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

希华MHZ晶振型号表:

mhzSMD

5

希华晶振承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.

藉由台湾、日本、大陆三地的产品设计开发与制程资源整合,不断开发创新及制程改造,以全系列完整产品线,来满足客户对5032贴片晶振多样化的需求.积极地透过产学合作与配合国外技术引进开发新产品,多角化经营、扩大市场领域,此亦为公司得以永续经营的方针.

我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向.

对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击. 希华晶振,贴片晶振,SX-5032晶振,进口四脚焊接SMD晶振
