泰艺晶振,石英晶振,XH晶振,7326圆柱石英晶振

频率:8-40MHZ

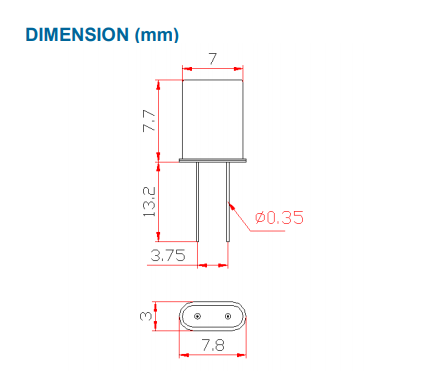

尺寸:7.3*2.6*7.80mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高的精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的佳选择.符合RoHS/无铅.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

台湾泰艺晶振主要产品包括『石英晶振』、『石英晶体振荡器』、『压控晶体振荡器』、『温度补偿晶振』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的晶振产品线提供一次性购足的服务.

泰艺晶振,石英晶振,XH晶振,7326圆柱石英晶振,品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

2

泰艺晶振规格

单位

XH晶振

石英晶振基本条件

标准频率

f_nom

8MHZ~40MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-55°C  +125°C

标准温度

激励功率

DL

800μW   Max

推荐:0.1μW  0.5μW

频率公差

f_— l

±3~±10ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50× 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

10~20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

5000MΩ min


频率老化

f_age

±3PPM / year Max.

+25°C,第一年

3

XH

4

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

泰艺MHZ晶振型号表:

TAITIEN

5

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化高精度插件晶振现有品质与创新机制以创造更高的客户价值.面对环境的剧烈变化,泰艺晶振电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的设备,以及推动许多节能措施,成为一个爱护环境且保护地球的企业.

泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务,相信透过信息公开与揭露CSR报告书,对建立一个平衡与和谐的利害关系人良性互动网络有帮助,更能促进企业健康稳定的成长.

自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺晶振电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求无源进口晶振,压控振荡器,贴片晶振.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
