京瓷晶振,贴片晶振,CX2520DB晶振,CX2520DB26000D0FLJCC晶振

频率:12~54kHZ

尺寸:2.5*2.0*0.5mm

本产品具有小型,薄型,轻型的贴片晶振表面型音叉式水晶振动子,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

1982年10月,公司由"京都陶瓷株式会社"变更为"京瓷株式会社"之际,便开始启用这一标识.作为象征性标记的颜色,选择了富有热情和挑战 意味的红色."The New Value Frontier"(即在最尖端领域不断创造新价值)是京瓷晶振向社会发出的能够表现公司强烈意愿的宣言.京瓷晶振将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态.

京瓷晶振,贴片晶振,CX2520DB晶振,CX2520DB26000D0FLJCC晶振,本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小.

2

京瓷晶振规格

单位

CX2016DB晶振

石英晶振基本条件

标准频率

f_nom

12~54kHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-10°C  +70    °C

标准温度

激励功率

DL

10μW

推荐:0.1μW  0.5μW

频率公差

f_— l

±20×10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±100 × 10-6/-40°C  +85°C

超出标准的规格请联系我们.

负载电容

CL

8pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

60kΩ max


频率老化

f_age

±3×10-6 / year Max.

+25°C,第一年

3

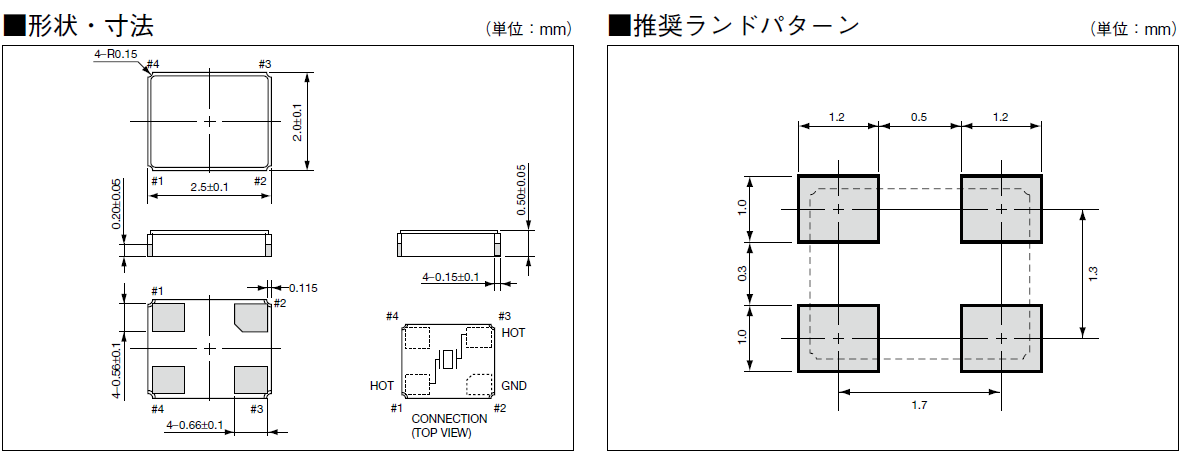

CX2520DB_2.5_2.0

4


噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.京瓷晶振,贴片晶振,CX2520DB晶振,CX2520DB26000D0FLJCC晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

5

京瓷晶振将"防止全球变暖、节能性"、"资源循环性"、"环保、产品安全性"这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念.

京瓷晶振集团希望销售的所有无源石英晶体产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了"环境友好理念".将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为"环保商品",并针对所有产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力.

实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

京瓷晶振致力于环境保护,包括预防污染.在产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.
